Este fornecedor de suporte de montagem solar ajustável em formato de arco utiliza um processo de conformação integrado e contínuo, puncionamento CNC de precisão e laminação totalmente mecanizada. A soldagem no local é eliminada em favor da montagem modular aparafusada, mantendo os desvios de planicidade da instalação dentro de 2 mm. Isto evita eficazmente problemas de construção, como microfissuras em módulos e deformação estrutural, ao mesmo tempo que reduz significativamente os prazos de construção e os custos. Em comparação com montagens tradicionais, essas montagens fotovoltaicas ajustáveis em estilo arco de alta qualidade são leves, altamente resistentes à corrosão, versáteis, fáceis de transportar e eficientes de instalar. Toda a linha de produtos é certificada pela ISO9001 e passa por 100% de inspeção de fábrica para garantir uma qualidade estável e controlável.
1. Estrutura de ajuste inovadora com alta adaptabilidade de inclinação: Apresenta um mecanismo de ajuste articulado em forma de arco que permite um ajuste de inclinação livre e contínuo entre 5° e 60°, adaptando-se de forma flexível às condições solares em diferentes latitudes.
2. Ganhos significativos na geração de energia: Modelos padrão ajustáveis manualmente aumentam a produção em 8% a 12%; modelos opcionais de rastreamento inteligente podem aumentar a geração em até 30%.
3. Material de base de alta resistência e resistente à corrosão, adequado para ambientes agressivos
Estrutura de aço principal: Utiliza aço Q235 e Q550 de alta resistência;
Revestimento anticorrosivo: Revestimento Zinco-Alumínio-Magnésio com densidade de 120g/m²;
Resistência à corrosão: Passou no teste de névoa salina de 5.000 horas;
Resistência ao vento e à carga: Suporta ventos da escala Beaufort 13; capacidade de carga de 200kg/m²;
Cenários aplicáveis: Adequado para várias condições externas adversas, incluindo áreas costeiras com alta salinidade, regiões montanhosas úmidas e planícies de maré.
4. Fabricação avançada e alta precisão de instalação: Utiliza um processo de puncionamento e conformação CNC integrado e contínuo com um design de montagem modular aparafusado, eliminando a necessidade de soldagem no local. O desvio de planicidade da instalação é controlado em 2 mm, evitando efetivamente problemas como microfissuras em módulos fotovoltaicos e deformação estrutural.
5. Aquisição, transporte e personalização flexíveis: Apresenta uma estrutura geral leve que facilita o transporte de longa distância e o empilhamento no local. Suporta compras em massa padronizadas e personalização não padronizada com base em requisitos específicos do projeto.
6. Garantia estendida e estrutura durável: Vem com garantia de 20 anos; a estrutura principal oferece estabilidade a longo prazo e uma vida útil prolongada.
1. Material base e tratamento anticorrosivo: O corpo principal é construído em aço estrutural Q235/Q550 de alta resistência, apresentando um revestimento anticorrosivo de Zinco-Alumínio-Magnésio de 120g/m². Ele passou em um teste de névoa salina neutra de 5.000 horas, garantindo resistência à ferrugem e ao envelhecimento durante o uso externo de longo prazo.
2. Processo de formação de precisão: Emprega um processo integrado e contínuo de laminação de precisão e puncionamento CNC, garantindo posicionamento dimensional preciso e estabilidade estrutural robusta.
3. Mecanismo de ajuste de ângulo: Equipado com um mecanismo de ajuste articulado em forma de arco que oferece uma faixa de ajuste de 5° a 60°; o mecanismo funciona suavemente e resiste a emperramento ou deformação durante o uso prolongado.
4. Suporte de carga e resistência ao vento: Classificado para resistência ao vento até a escala Beaufort 13, com capacidade de carga máxima de 200kg/m², garantindo desempenho confiável em condições externas adversas.
5. Vantagens de instalação e construção: Apresenta um design modular com montagem totalmente aparafusada - eliminando a necessidade de soldagem no local - e mantém o nivelamento da instalação dentro de uma tolerância de 2 mm.
6. Compatibilidade de módulo: Suporta várias configurações, incluindo layouts de módulo único e matriz de várias linhas; compatível com os principais módulos fotovoltaicos monocristalinos e bifaciais do mercado.
7. Capacidades de personalização: As especificações de largura e extensão do rack podem ser otimizadas e ajustadas para atender a requisitos específicos, acomodando diversas condições do local.

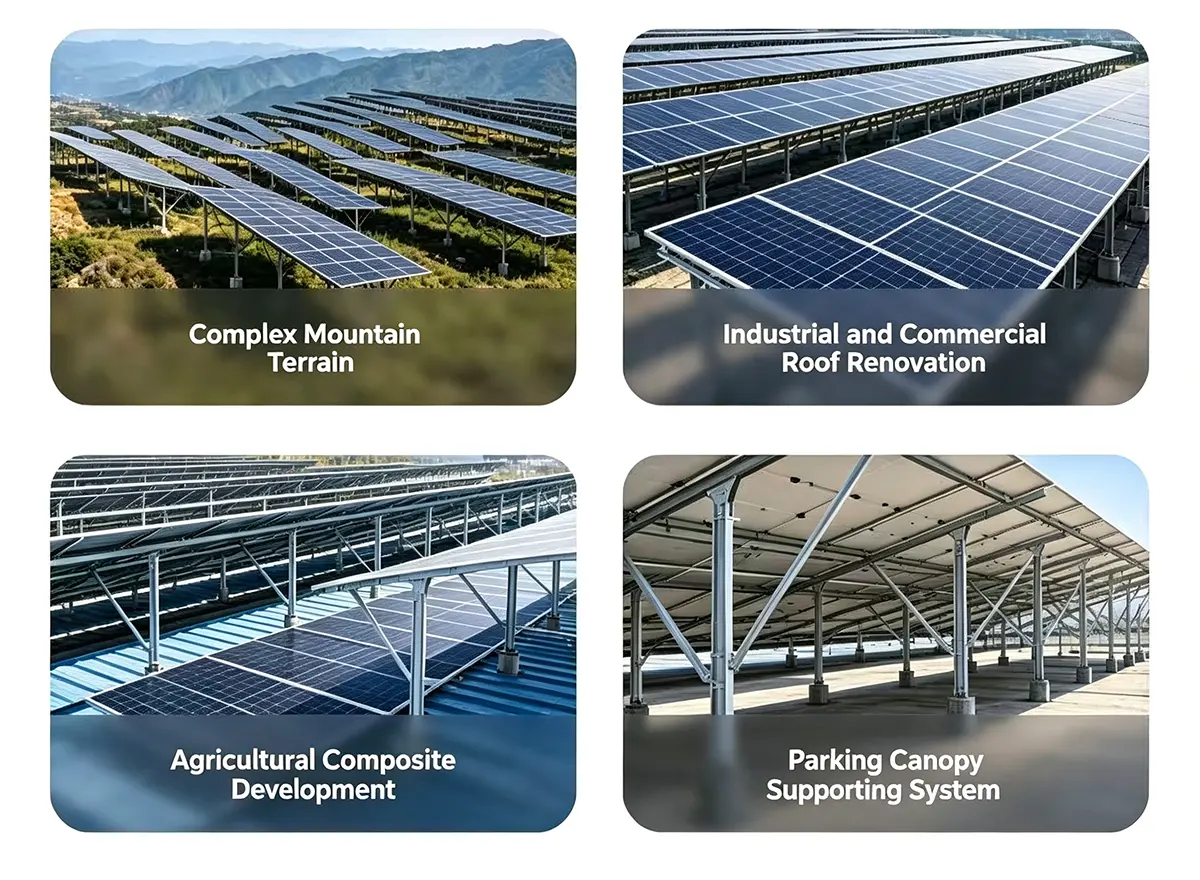

1. Abrange diversos cenários de projetos fotovoltaicos: Adequado para uma ampla gama de projetos, incluindo telhados de telhas de aço colorido C&I (comerciais e industriais), energia fotovoltaica distribuída em telhados de telhas, usinas fotovoltaicas montadas no solo em terrenos montanhosos, sistemas fotovoltaicos e agrovoltaicos de pesca, garagens fotovoltaicas e retrofits fotovoltaicos com economia de energia para comunidades residenciais mais antigas.
2. Adaptável a ambientes externos complexos: Adequado para instalação em várias topografias e ambientes, incluindo planícies abertas, terrenos montanhosos ondulados, planícies de maré e áreas costeiras propensas a alta umidade e tufões.
3. Ampla experiência em projetos (nacionais e internacionais): Implementou com sucesso mais de uma centena de projetos de referência – incluindo usinas de energia costeiras resistentes ao vento, sistemas agrícolas rurais, sistemas fotovoltaicos em telhados de parques industriais e parques de estacionamento fotovoltaicos em grande escala – com produtos também exportados para vários países no Sudeste e Sul da Ásia.
4. Suporte visual abrangente do mundo real: Para todos os projetos colaborativos, fornecemos fotos e vídeos reais cobrindo a produção da fábrica, carregamento e envio, e canteiros de obras concluídos.
5. Serviço de solução personalizada completa: Fornecemos planos de layout de módulo com base na topografia do local e nas condições de iluminação, oferecendo soluções integradas abrangentes que incluem a estrutura de montagem.
1. Sistema de controle de qualidade padronizado e credenciais de teste confiáveis: A produção segue os padrões de gerenciamento de qualidade ISO9001; possuímos relatórios abrangentes de testes de terceiros que abrangem propriedades anticorrosivas e capacidade de suporte de carga mecânica.
2. Controle de qualidade de circuito fechado de ponta a ponta: Estabelecemos uma cadeia completa de controle de qualidade cobrindo entrada de matéria-prima, estampagem e conformação, inspeção de revestimento e amostragem de produto acabado.
3. Padrões de inspeção em fases e em vários níveis
Ingestão de matéria-prima: Análise espectroscópica de material siderúrgico;
Etapa do produto semiacabado: Verificação da precisão de puncionamento e dimensões de conformação;
Etapa do produto acabado: Testes padronizados de simulação de névoa salina e testes de pressão de suporte.
4. Requisitos rigorosos de inspeção de saída da fábrica: Implementamos uma política de inspeção de 100% para todos os produtos antes de saírem da fábrica, evitando que itens defeituosos entrem no mercado na origem.
Produção automatizada e gerenciamento de rastreabilidade de lote: Equipado com linhas de produção automatizadas proprietárias que utilizam laminação mecânica de precisão; amostras de cada lote são arquivadas para garantir a rastreabilidade total do lote.
Laboratório de testes profissional independente: Um laboratório independente no local realiza testes rotineiros de resistência às intempéries e simulação de envelhecimento para verificar continuamente a durabilidade externa do produto.
Documentação de teste completa e verificável: Cópias eletrônicas e impressas de todos os certificados de qualificação e relatórios de teste estão disponíveis mediante solicitação.
A maioria dos suportes de montagem ajustáveis padrão no mercado utiliza estruturas de dobradiça simples, tornando-os altamente suscetíveis a emperramento, ferrugem e falha nos limitadores de ajuste durante o uso externo de longo prazo. Em contraste, nosso suporte estilo arco apresenta uma estrutura de dobradiça em forma de arco mais espessa e atualizada que garante uma distribuição uniforme da carga, evitando deformação ou emperramento durante anos de operação ao ar livre. Embora a maioria dos produtos concorrentes ofereça apenas ajustes de incremento fixo, nosso produto permite ajustes contínuos e contínuos entre 5° e 60°, maximizando a exposição solar e aumentando o rendimento da geração de energia.
|
Dimensão de comparação |
Suportes ajustáveis padrão no mercado (produtos concorrentes) |
Montagem fotovoltaica ajustável tipo arco Guojian (nosso produto) |
|
Estrutura Principal Articulada |
Estrutura de dobradiça simples; o estresse está concentrado; propenso a emperrar ou emperrar devido à deformação durante o uso externo prolongado. |
Estrutura de dobradiça em arco atualizada, espessada e patenteada; o estresse é distribuído uniformemente; resistente à deformação e travamento durante operação externa de longo prazo. |
|
Capacidade de ajuste de ângulo |
Ajuste escalonado/de posição fixa; opções de ângulo limitadas; não pode se alinhar totalmente com o ângulo de incidência solar ideal. |
Ajuste contínuo contínuo (5°–60°); rastreia a luz solar de maneira flexível para maximizar o rendimento da geração de energia fotovoltaica. |
|
Revestimento anticorrosivo de aço |
Revestimento fino; baixos padrões anticorrosivos; propenso à ferrugem e corrosão dentro de 3–5 anos em ambientes costeiros quentes e úmidos. |
Aço Q355/Q235 de alta resistência padrão nacional; revestimento estável de Zinco-Alumínio-Magnésio (≥120g/m²); névoa salina e resistente à corrosão; altamente durável para uso a longo prazo em áreas costeiras. |
|
Fornecimento e Personalização |
Somente produtos acabados padronizados; suporte insuficiente para modificações não padronizadas; longos prazos de entrega para personalização. |
Fabricante direto com capacidade de produção superior a 10.000 toneladas, garantindo fornecimento estável; suporta ampla personalização para tamanhos não padronizados e requisitos específicos de terreno. |
|
Suporte Técnico do Projeto |
Somente fornecimento; não inclui pesquisas técnicas do local ou planejamento de layout. |
Os engenheiros de pré-vendas realizam pesquisas e consultas no local; planos de layout gratuitos fornecidos, incluindo desenhos CAD, dados de cálculo de carga e esquemas de construção. |
|
Confiabilidade a longo prazo |
Mecanismos de limitação estrutural simples; limitando funções propensas a falhas em ambientes externos com vento, areia e flutuações de temperatura. |
Mecanismo de travamento oculto garante fixação segura; o design integrado se adapta a condições externas complexas, como terrenos montanhosos, planícies de maré e áreas costeiras. |
1. Suporte técnico de pré-vendas individual e dedicado: Engenheiros de pré-vendas profissionais fornecem acompanhamento de projeto dedicado, criando planos preliminares gratuitos para montagem de layouts de estrutura e seleção de ângulo de inclinação com base nas condições reais do local.
2. Entrega de documentação técnica completa: desenhos de construção em CAD e dados técnicos relativos a cálculos de carga mecânica são fornecidos no momento da realização do pedido; manuais de instalação impressos e digitais estão incluídos na remessa.
3. Orientação de instalação multiformato: Orientação de instalação remota on-line está disponível após o envio, apoiada por manuais ilustrados e vídeos de instrução padronizados; para projetos complexos ou de grande escala, o pessoal técnico pode fornecer assistência on-line em tempo real para resolver desafios de instalação.
4. Garantia abrangente de longo prazo: Uma garantia de 20 anos cobre toda a unidade. Fornecemos soluções completas – incluindo reparos e substituição de peças – para quaisquer problemas de qualidade estrutural causados por fatores não humanos durante o período de garantia.
5. Mecanismo eficiente de resposta pós-venda: Nossa equipe de pós-venda está de plantão 16 horas por dia, 7 dias por semana. Fornecemos feedback sobre consultas de rotina em até 2 horas e entregamos soluções abrangentes para problemas técnicos complexos em 24 horas.
6. Suporte técnico gratuito vitalício para clientes: Fornecemos serviços técnicos contínuos aos nossos parceiros, incluindo consulta gratuita de ponta a ponta para novos planos de projeto.
Existem três pontos principais a considerar: Primeiro, a construção da fundação – esta deve ter em conta os cálculos do terreno e da carga; para áreas montanhosas, garantir a estabilidade da fundação por estacas, e para áreas costeiras, implementar uma ancoragem robusta e resistente às ondas. Em segundo lugar, os ângulos de inclinação e os mecanismos de travamento – montagens ajustáveis ou de rastreamento exigem travamento mecânico após o ajuste, e os ajustes são estritamente proibidos durante ventos fortes (velocidades superiores a 20–25 m/s) ou neve pesada. Terceiro, manutenção de rotina – inspecione regularmente quanto a ferrugem, tensão de ancoragem (crítica para sistemas de montagem flexíveis) e braçadeiras de módulo para evitar microfissuras no módulo ou instabilidade estrutural.
Em comparação com montagens fixas, as montagens ajustáveis manuais ou elétricas (com ajustes de inclinação sazonais) podem aumentar a geração de energia em 5% a 10% em regiões de latitudes médias a altas; montagens de rastreamento de eixo único podem aumentar a produção em 15% a 20% e montagens de rastreamento de eixo duplo em 25% a 30%. Se o investimento vale a pena depende da escala do projeto: projetos residenciais de pequena escala devem priorizar montagens fixas (devido aos custos mais baixos), enquanto para plantas montadas no solo de médio a grande porte, a escolha depende da duração da luz solar local e das tarifas de eletricidade – montagens de rastreamento ou ajustáveis geralmente oferecem um retorno do investimento dentro de 3 a 5 anos.
Os materiais convencionais incluem aço carbono (galvanizado por imersão a quente), liga de alumínio, aço inoxidável e materiais poliméricos (fibra de carbono/aramida). O aço carbono é a escolha preferida para projetos terrestres padrão devido à sua relação custo-benefício e resistência à corrosão. Para ambientes costeiros, com névoa salina ou "complementares de pesca fotovoltaica", liga de alumínio ou aço inoxidável é preferível para aumentar a resistência à corrosão. Os materiais poliméricos são adequados para locais de grande altitude ou cenários que exigem estruturas leves; embora os custos sejam mais elevados, oferecem vantagens significativas em termos de redução de peso.
Os sistemas de montagem fotovoltaica são categorizados principalmente em quatro tipos: montagens fixas, montagens ajustáveis (manuais/elétricas), montagens flexíveis e montagens de rastreamento (eixo único/eixo duplo). As montagens fixas são adequadas para projetos de pequena escala montados no solo ou em telhados, com orçamentos limitados e terreno plano. Os suportes ajustáveis são ideais para regiões de latitude média a alta, pois seus ângulos de inclinação podem ser modificados sazonalmente para aumentar a geração de energia. As montagens flexíveis são adequadas para terrenos complexos - como áreas montanhosas ou projetos de "híbridos de pesca-solar" - e aplicações de longa extensão. As montagens de rastreamento são melhores para plantas terrestres de grande escala em desertos ou planícies com luz solar abundante; embora ofereçam a mais alta eficiência de geração de energia, também acarretam custos e requisitos de manutenção mais elevados.
1. Design de embalagem modular padronizada: O suporte de montagem solar ajustável em forma de arco é desmontado em módulos e embalado de acordo com os padrões. Perfis longos são fixados com sacos de tecido espesso e reforçados com cintas de aço; pequenos acessórios - como parafusos, conectores e dobradiças - são classificados e embalados em sacos separados de tecido à prova d'água com etiqueta clara para evitar perda ou mistura.
2. Proteção contra chuva de camada dupla adequada para transporte de longa distância: toda a remessa possui proteção resistente à chuva, capaz de suportar trânsito marítimo ou terrestre de longa distância e resistir à abrasão durante a carga/descarga, bem como danos causados pela chuva e umidade.
3. Compatível com vários modos de transporte: As mercadorias podem ser enviadas diretamente para o local do projeto por meio de caminhão ou embaladas em contêineres para atender aos requisitos de exportação para o exterior.
4. Remessa direta de nossa própria fábrica com prazos de entrega flexíveis e controláveis: As remessas são originadas diretamente de nossas instalações de fabricação em Tianjin; itens de especificação padrão estão disponíveis em estoque...
– As encomendas são expedidas no prazo de 7 dias; cronogramas de produção para pedidos personalizados em grande escala podem ser negociados para confirmar prazos de entrega.
5. Processo de envio totalmente visível para fácil verificação: Para cada remessa, fornecemos fotos em tempo real do processo de carregamento e um manifesto de carga detalhado. Os itens são contados e verificados peça por peça antes do carregamento, e a documentação/imagens são compartilhadas com o cliente para facilitar a verificação no momento do recebimento.
