A trilho guiaé mais do que uma simples trilha de metal. É um componente de precisão responsável por manter o movimento controlado, o alinhamento, a estabilidade e a segurança em sistemas onde o movimento suave e repetível é importante. Desde instalações de elevadores até equipamentos industriais, o trilho-guia correto deve combinar precisão dimensional, resistência estrutural, qualidade de superfície, instalação confiável e durabilidade a longo prazo. Este guia explica como funcionam os trilhos-guia, o que determina seu desempenho, como selecionar a especificação correta e o que os compradores devem verificar antes de fazer um pedido.
1. Noções básicas sobre trilhos de guia

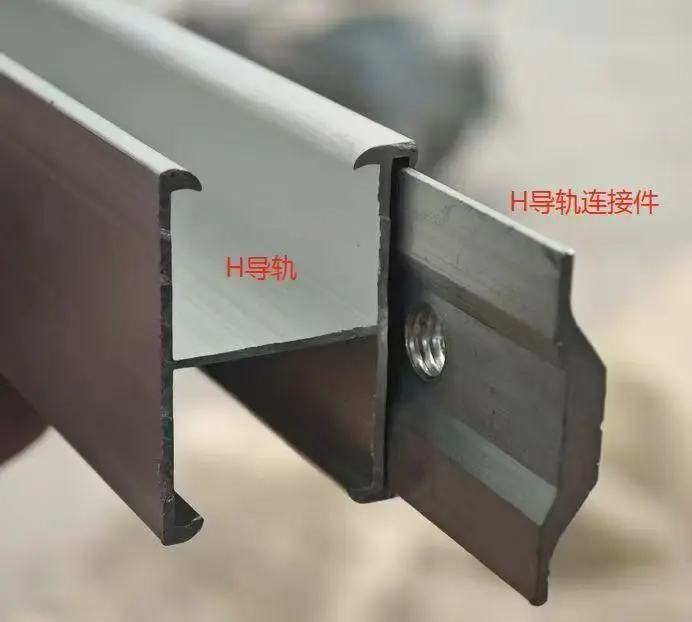

Um trilho-guia é um componente linear rígido projetado para controlar o caminho de uma peça móvel. Em vez de permitir que um componente se mova livremente em diversas direções, o trilho estabelece um caminho de deslocamento definido e ajuda a manter um alinhamento consistente durante toda a operação.
Em sistemas de elevadores, trilhos-guia são instalados verticalmente dentro do poço para guiar a cabine do elevador e o contrapeso. Os padrões de elevação modernos impõem requisitos específicos ao material do trilho-guia, dimensões, geometria, acabamento superficial, conexões, deflexão e desempenho estrutural. A ISO 8100-33:2022, por exemplo, especifica graus e qualidade, tolerâncias dimensionais e geométricas, acabamento superficial e requisitos de designação para trilhos-guia padronizados tipo T usados para carros de elevador e contrapesos.
Para máquinas industriais, o termo pode descrever uma gama mais ampla de componentes de orientação linear. A seção transversal exata, o material, a dureza, o método de montagem e o tratamento de superfície dependem da máquina e do ambiente operacional.
2. Como funciona um trilho-guia
O desempenho de um trilho-guia vem da interação entre o trilho, o conjunto móvel, os suportes de montagem, as sapatas ou rolos-guia, as juntas e a estrutura circundante. Cada elemento tem que funcionar em conjunto. Um trilho de alta qualidade não pode compensar uma instalação inadequada, alinhamento incorreto ou hardware de suporte inadequado.
Mantendo um caminho de viagem controlado
O trilho fornece uma superfície de referência fixa. Sapatas-guia, roletes, rodas ou outros elementos-guia seguem essa superfície, reduzindo movimentos indesejados e mantendo o equipamento alinhado.
Lidando com Forças Laterais
Cargas móveis podem criar forças laterais durante aceleração, desaceleração, carga, descarga, vibração ou parada de emergência. Um sistema de trilho guia suficientemente rígido ajuda a resistir a essas forças, ao mesmo tempo que limita a deflexão excessiva.
Apoiando uma operação suave
A retilineidade do trilho e a condição da superfície influenciam diretamente o comportamento do componente móvel. Geometria inadequada, superfícies danificadas, contaminação ou seções de trilhos mal unidas podem aumentar o ruído, a vibração, o desgaste e os requisitos de manutenção.
Para aplicações em elevadores, a EN 81-20 exige especificamente que os trilhos-guia, suas juntas e fixações suportem as cargas e forças associadas à operação segura, enquanto as deflexões devem permanecer suficientemente controladas para evitar interferência com portas, dispositivos de segurança ou componentes móveis.
3. Principais aplicações de trilhos-guia
Os trilhos-guia são usados sempre que for necessário um movimento linear ou vertical controlado. Embora os trilhos-guia de elevador estejam entre os exemplos mais conhecidos, o princípio de engenharia subjacente se aplica a muitos setores.
| Aplicativo | Função Primária | Considerações importantes |
|---|---|---|
| Elevadores de passageiros | Guie o carro e o contrapeso | Alinhamento, conforto de condução, resistência, deflexão, qualidade da superfície |
| Elevadores de carga | Controle o movimento sob cargas mais pesadas | Capacidade de carga, rigidez estrutural, durabilidade |
| Equipamentos Industriais | Fornece orientação linear repetível | Direção da carga, velocidade, desgaste, precisão de montagem |
| Sistemas de manuseio de materiais | Guiar plataformas e componentes móveis | Operação contínua, contaminação, acesso para manutenção |
| Máquinas de automação | Mantenha o posicionamento preciso dos componentes | Tolerância dimensional, acabamento superficial, repetibilidade |
| Sistemas de Elevação Especializados | Controle o movimento vertical ou inclinado | Condições de carga, requisitos de segurança, exposição ambiental |
Nas instalações de elevadores, os trilhos-guia não são apenas componentes de posicionamento. Eles também podem interagir com sistemas de segurança durante condições operacionais anormais. Os regulamentos de elevadores da Califórnia, por exemplo, exigem que as cabines dos elevadores e os contrapesos sejam fornecidos com trilhos-guia e especificam os requisitos relativos ao material dos trilhos, seções, suportes, fixações e desempenho estrutural.
4. Materiais e Fabricação
O aço é amplamente utilizado em aplicações exigentes de trilhos-guia porque oferece uma combinação útil de resistência, rigidez, usinabilidade, resistência ao desgaste e estabilidade dimensional. Contudo, simplesmente especificar “aço” não é suficiente. A qualidade do material e o processo de fabricação devem corresponder à aplicação real.
Trilhos-guia trefilados a frio
A trefilação a frio pode fornecer dimensões controladas e um perfil consistente. Isto o torna adequado para aplicações onde a precisão dimensional e as características da superfície são importantes.
Trilhos-guia usinados
A usinagem pode ser usada quando um controle geométrico mais rígido ou uma condição de superfície específica é necessária. A ISO 8100-33 identifica rotas de fabricação trefiladas e usinadas para trilhos guia de elevador tipo T padronizados.
Tratamento de superfície
Dependendo do ambiente, pode ser necessária proteção contra corrosão. O armazenamento, o transporte, a instalação e as condições de operação a longo prazo devem ser considerados ao determinar se a proteção adicional da superfície é apropriada.
5. Fatores-chave de desempenho
Várias características técnicas determinam se um trilho-guia terá um desempenho confiável durante sua vida útil.
Um dos fatores mais negligenciados é o efeito combinado da deflexão do trilho, da deflexão do suporte, da folga da sapata guia e da retilineidade do trilho. Os requisitos de segurança dos elevadores reconhecem explicitamente que estes factores devem ser considerados em conjunto e não de forma independente.
6. Guia de seleção de trilho guia
A seleção do trilho-guia correto começa com a aplicação e não com o catálogo de produtos. Um trilho que funciona bem em um sistema pode ser inadequado para outro porque a carga, a velocidade, o espaçamento entre trilhos, as condições de suporte, o ambiente operacional e os requisitos de segurança podem ser muito diferentes.
Etapa 1: definir a carga
Determine a massa móvel total e identifique cargas estáticas, dinâmicas, de impacto, de frenagem e laterais. Para aplicações de elevadores, o peso do carro, a carga nominal, a configuração do contrapeso, a velocidade, o equipamento de segurança e o espaçamento dos suportes podem afetar os requisitos dos trilhos.
Passo 2: Confirme o perfil do trilho
O formato da seção transversal deve corresponder ao equipamento e às especificações relevantes. Os trilhos guia tipo T são amplamente padronizados para aplicações em elevadores, enquanto máquinas industriais podem exigir perfis personalizados.
Etapa 3: verifique os requisitos dimensionais
Confirme a altura, largura, espessura, comprimento do trilho, disposição dos furos de montagem quando aplicável, configuração da junta e tolerâncias permitidas.
Etapa 4: considere o meio ambiente
- Instalação interna ou externa
- Umidade e exposição à água
- Poeira, produtos químicos ou contaminantes industriais
- Variação de temperatura
- Duração do armazenamento antes da instalação
- Frequência de manutenção necessária
Etapa 5: confirme a compatibilidade
Um trilho-guia deve ser avaliado como parte do sistema completo. Verifique a compatibilidade com suportes, clipes, placas de fixação, sapatas-guia, roletes, dispositivos de segurança e estrutura de suporte antes de finalizar o pedido.
| Pergunta do comprador | Por que é importante |
|---|---|
| Que carga o trilho suportará? | Determina a capacidade estrutural e a rigidez necessárias. |
| Qual é a velocidade de operação? | Velocidades mais altas podem tornar o alinhamento, a vibração e a qualidade da superfície mais críticos. |
| Qual perfil de trilho é necessário? | Garante compatibilidade mecânica com o sistema de guia. |
| Quais tolerâncias são aceitáveis? | Controla a precisão da instalação e a consistência operacional. |
| Onde o trilho será instalado? | Ajuda a determinar a proteção contra corrosão e os requisitos de material. |
| Qual padrão se aplica? | Impede a compra de um produto tecnicamente incompatível. |
7. Instalação e Manutenção
Mesmo um trilho-guia de alta qualidade pode ter um desempenho ruim se a precisão da instalação for negligenciada. O alinhamento dos trilhos deve ser verificado durante todo o processo de instalação e não somente após todas as seções terem sido montadas.
Prioridades de instalação
- Inspecione os trilhos antes da instalação quanto a danos visíveis, corrosão, deformação ou contaminação.
- Verifique os pontos de referência de instalação e as posições dos suportes.
- Mantenha o alinhamento e espaçamento especificados em todo o sistema.
- Certifique-se de que as juntas estejam devidamente encaixadas e seguras.
- Verifique os fixadores e os componentes de suporte de acordo com a especificação aplicável.
- Execute verificações finais de movimento e alinhamento antes do comissionamento.
Os requisitos do elevador também reconhecem a importância da flexibilidade dos acessórios e do movimento do edifício. A EN 81-20 exige arranjos de fixação de trilhos-guia para acomodar efeitos como o assentamento normal do edifício ou o encolhimento do concreto, evitando ao mesmo tempo a rotação da fixação que poderia liberar os trilhos.
Manutenção de rotina
A manutenção deve concentrar-se em sinais de desgaste, vibração incomum, corrosão, fixadores soltos, superfícies danificadas, ruído anormal e alterações no comportamento de funcionamento. Se a aplicação envolver equipamentos críticos para a segurança, as inspeções deverão seguir as instruções do fabricante do equipamento e os requisitos locais aplicáveis.
8. Lista de verificação de inspeção de qualidade
Os compradores que adquirem trilhos-guia em volume devem estabelecer um processo de inspeção claro antes do início da produção. Isto reduz o risco de receber componentes que correspondem tecnicamente a uma especificação nominal, mas criam problemas durante a instalação.
- Verificação de materiais:Confirme o tipo de aço especificado e a documentação relevante do material.
- Inspeção dimensional:Verifique as dimensões críticas do perfil em relação aos desenhos ou especificações aprovados.
- Inspeção de retidão:Verifique se a geometria do trilho permanece dentro da tolerância necessária.
- Inspeção de superfície:Procure arranhões, amassados, rachaduras, corrosão ou outros defeitos que possam afetar o desempenho.
- Inspeção conjunta:Verifique as superfícies das juntas e os componentes de conexão.
- Verificação de comprimento:Confirme os comprimentos individuais dos trilhos e as tolerâncias permitidas.
- Inspeção de embalagem:Certifique-se de que os trilhos estejam protegidos contra deformações e danos ambientais durante o transporte.
9. Desafios comuns do comprador
Desafio 1: especificações pouco claras
Às vezes, os compradores solicitam um “trilho-guia padrão” sem definir a aplicação, perfil, material, comprimento, tolerância ou padrão aplicável. Isto pode resultar em esclarecimentos técnicos repetidos e atrasos na produção.
Desafio 2: Dimensões Inconsistentes
Em projetos grandes, mesmo pequenas diferenças entre lotes podem complicar a instalação. Portanto, controles de fabricação consistentes são importantes quando vários lotes de produção estão envolvidos.
Desafio 3: Danos no Transporte
Seções longas de aço podem ser expostas a flexão, impacto, umidade e abrasão durante o transporte. Métodos adequados de embalagem e carregamento fazem parte da qualidade do produto e não são uma reflexão tardia.
Desafio 4: Má comunicação entre fornecedor e instalador
Os detalhes técnicos devem ser confirmados antes da produção, especialmente quando o trilho faz parte de um elevador integrado ou sistema de maquinário. Desenhos, tolerâncias, requisitos de materiais, critérios de inspeção e expectativas de embalagem devem ser acordados antecipadamente.
Desafio 5: Escolher apenas o preço
O menor preço unitário pode não representar o menor custo total do projeto. Retrabalho, atrasos na instalação, peças de reposição, problemas de transporte e qualidade inconsistente podem rapidamente superar a diferença de preço inicial.
10. Por que trabalhar com a Guojian Steel (Tianjin) Co., Ltd.?
Para os compradores que compram trilhos-guia de aço, a capacidade do fornecedor de compreender os requisitos técnicos é tão importante quanto a capacidade de fabricação. Guojian Steel (Tianjin) Co., Ltd. pode servir como parceiro técnico de fabricação para compradores que precisam de componentes à base de aço com dimensões definidas, requisitos de produção consistentes e suporte orientado à aplicação.
Um processo de sourcing profissional deve começar com a aplicação real. Em vez de tratar cada pedido como um produto de aço genérico, o fornecedor e o comprador podem esclarecer o perfil exigido, as dimensões, os requisitos de material, a condição da superfície, o comprimento, as tolerâncias, a embalagem e as expectativas de inspeção antes da produção.
Para os compradores internacionais, o objetivo não é simplesmente adquirir um pedaço de aço. É obter uma solução de trilho guia que se adapte à aplicação, método de instalação, requisitos de qualidade e cronograma do projeto.
11. Perguntas frequentes
Para que serve um trilho-guia?
Um trilho-guia controla o movimento de um componente móvel ao longo de um caminho definido. Em elevadores, ele orienta a cabine e o contrapeso, ajudando a manter o alinhamento e a estabilidade.
Que material é comumente usado para trilhos-guia de elevador?
O aço é comumente usado porque fornece a resistência e a rigidez necessárias para aplicações exigentes. Os requisitos específicos de materiais dependem da norma aplicável e do projeto do sistema.
O que torna um trilho-guia de alta qualidade?
Características importantes incluem propriedades apropriadas do material, precisão dimensional, retilineidade, acabamento superficial adequado, geometria consistente, juntas confiáveis e inspeção adequada.
Por que a retilineidade do trilho-guia é importante?
O desvio excessivo pode afetar a interação entre os componentes do trilho e da guia, aumentando potencialmente a vibração, o ruído, o desgaste e a dificuldade de instalação.
Como os compradores devem escolher um trilho-guia?
Comece com a aplicação, carga, velocidade, perfil do trilho, dimensões, tolerâncias, disposição de instalação, ambiente operacional e padrões aplicáveis. O sistema de guiamento completo deve ser considerado e não apenas o trilho.
Os trilhos-guia são padronizados?
Alguns aplicativos usam perfis e requisitos padronizados. Para sistemas de elevadores, a ISO 8100-33:2022 especifica requisitos para trilhos-guia padronizados do tipo T usados para cabines de elevadores e contrapesos. Outras aplicações industriais podem exigir projetos específicos para cada aplicação.
Os trilhos-guia podem ser personalizados?
Dependendo do processo de fabricação e da aplicação, requisitos como dimensões, comprimentos, qualidades de materiais, condições de superfície, arranjos de furos, embalagem e outros detalhes de produção podem ser personalizados ou acordados de acordo com as especificações do projeto.
Por que os trilhos-guia devem ser inspecionados antes do envio?
12. Conclusão
Um trilho-guia confiável é o resultado de mais do que um perfil de aço adequado. Seu desempenho real depende da relação entre qualidade do material, geometria, retilineidade, condição da superfície, resistência estrutural, juntas, precisão de instalação e ambiente operacional.
Para elevadores e outros sistemas de movimento de precisão, esses fatores tornam-se particularmente importantes porque os trilhos-guia influenciam diretamente o alinhamento, a qualidade do deslocamento, a estabilidade do equipamento, os requisitos de manutenção e a operação segura. Padrões internacionais como ISO 8100-33 fornecem requisitos definidos para trilhos-guia de elevador padronizados, enquanto regulamentos locais podem estabelecer requisitos adicionais para instalações específicas.
Para os compradores, a abordagem mais eficaz é definir claramente a aplicação, confirmar as especificações técnicas antes da produção, avaliar o sistema de orientação completo e trabalhar com um fabricante capaz de manter uma qualidade consistente desde a matéria-prima até a inspeção final.
