Sistema de montagem fotovoltaica no telhado

Guojian (Tianjin) Steel Co., Ltd. é especializada na fabricação de sistemas de montagem fotovoltaica em telhados há anos. Operamos nossa própria oficina de fabricação de estruturas de aço e fazemos parceria com linhas de produção de galvanização por imersão a quente, cuidando do corte e da conformação de todos os componentes - como colunas, vigas principais e terças - internamente. Atendemos uma ampla variedade de ambientes de estacionamento, incluindo complexos industriais, centros comerciais, hospitais, escolas e depósitos de transporte público. Nossa equipe técnica fornece medições no local e planejamento de layout de estacionamento, gerando desenhos estruturais e esquemas de arranjo adaptados aos requisitos locais de carga de vento e neve. Mantemos um estoque constante de matérias-primas como tubos quadrados e cesarianas; os modelos padrão são enviados em 72 horas. Todos os componentes vêm com especificações de materiais e relatórios de inspeção de galvanização. Oferecemos garantias estruturais e suporte técnico de instalação no local, ajudando os clientes a criar coberturas fotovoltaicas esteticamente agradáveis ​​e funcionais.

Vantagens materiais

Nossos sistemas de montagem em telhados utilizam perfis de liga de alumínio de grau aeroespacial 6063-T5 com acabamento anodizado (espessura de filme de óxido ≥15μm), oferecendo vantagens excepcionais, como peso leve, alta resistência, resistência à corrosão e durabilidade sem ferrugem. Com uma densidade de apenas um terço da do aço, o material é mais leve, mantendo a mesma resistência. Ele também possui excelente resistência à chuva ácida, névoa salina e radiação UV, garantindo uma vida útil de mais de 30 anos – mesmo em ambientes corrosivos como zonas costeiras ou industriais – sem necessidade de manutenção durante sua vida útil. É o material ideal para sistemas de montagem fotovoltaica em telhados.

Tipos de telhado aplicáveis

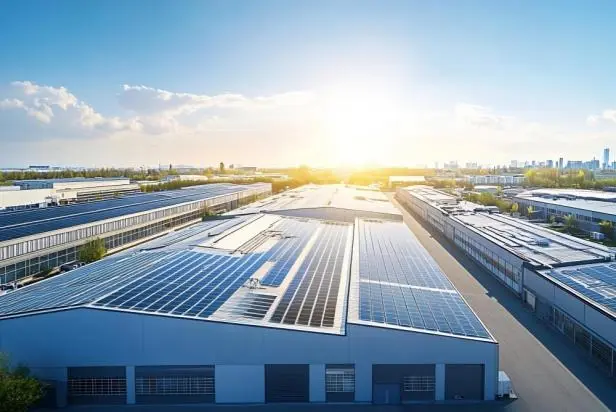

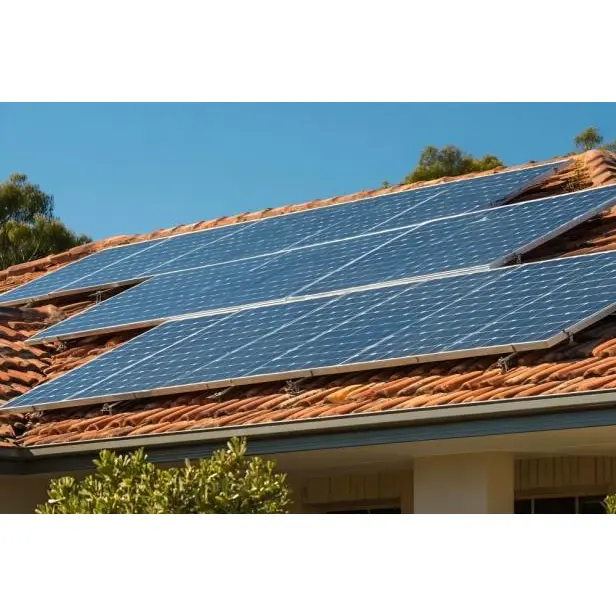

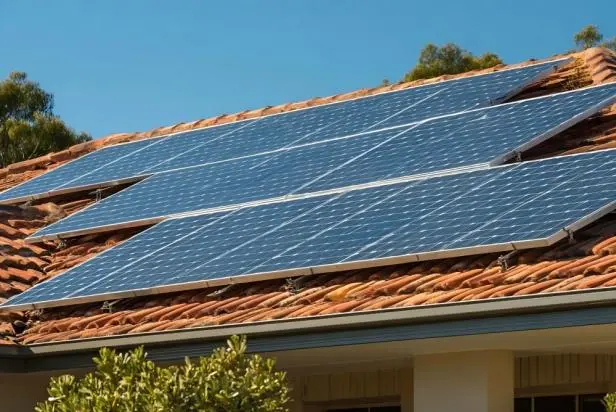

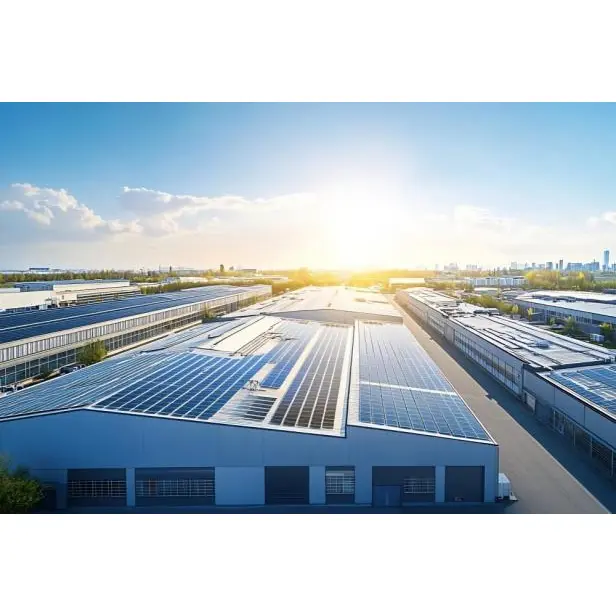

Desenvolvemos sistemas de montagem especializados para vários tipos de telhados, criando uma gama abrangente de produtos que abrange todos os cenários. Para telhados de aço coloridos, usamos instalação baseada em braçadeiras compatíveis com vários perfis, incluindo nervuras angulares (snap-lock), costura vertical e chapas onduladas. Os telhados planos de concreto utilizam métodos de montagem com lastro ou com ancoragem química, evitando danos extensos à estrutura do telhado. Telhados de telhas envidraçadas ou de barro usam montagens dedicadas em estilo de gancho que são fixadas nas lacunas das telhas, deixando as próprias telhas intactas. Seja para plantas industriais, edifícios comerciais ou residências, oferecemos soluções de instalação adequadas, eliminando a necessidade dos clientes adquirirem componentes de vários fornecedores.

Design de Produto

O sistema de montagem para telhados de telhas de aço coloridas utiliza braçadeiras especializadas para uma fixação segura. O processo de instalação não requer perfuração na superfície do telhado, eliminando fundamentalmente o risco de vazamentos no telhado causados ​​por penetrações. Os grampos possuem almofadas internas de borracha EPDM à prova d'água que se ajustam perfeitamente às ondulações das telhas de aço; esse design não apenas aumenta o atrito para evitar deslizamento, mas também cria uma vedação secundária à prova d'água. Para telhados de concreto onde a perfuração é inevitável, fornecemos mangas impermeáveis ​​e selante resistente às intempéries para garantir a integridade absoluta de cada ponto de fixação, protegendo assim a impermeabilização do telhado e aliviando os proprietários de preocupações com vazamentos.

Segurança e confiabilidade em condições de vento forte

A cobertura é a parte do edifício mais exposta às forças do vento; as forças de sucção do vento em áreas de canto e borda, em particular, podem atingir duas a três vezes a magnitude da pressão do vento frontal. O sistema de montagem no telhado da Guojian Steel apresenta um design especializado resistente ao vento. Os grampos foram submetidos a rigorosos testes de extração, demonstrando uma resistência ao arrancamento de ≥2 kN por grampo. A densidade do layout dos suportes é otimizada com base na pressão do vento local e zonas específicas do telhado, com pontos de fixação adicionais instalados em áreas de canto e borda. Todos os conectores utilizam porcas serrilhadas antiderrapantes e arruelas antiafrouxamento para garantir estabilidade contra vibrações induzidas pelo vento a longo prazo, evitando afrouxamento ou desprendimento. O sistema é capaz de resistir a tufões severos (categoria 12 ou superior), garantindo segurança e confiabilidade.

Proteção contra carga

O sistema de montagem fotovoltaica no telhado é construído inteiramente em liga de alumínio. Seu peso próprio por unidade de área é de apenas 30% a 40% do peso das montagens de aço tradicionais, reduzindo significativamente a carga adicional no telhado. Para uma usina de energia no telhado de 1 MW, o peso total do sistema de montagem em liga de alumínio é de aproximadamente 15 a 20 toneladas – uma redução de mais de 30 toneladas em comparação com montagens de aço – evitando efetivamente problemas como deformação estrutural ou rachaduras na camada de impermeabilização causadas por sobrecarga. Para edifícios com capacidade de carga limitada, como fábricas mais antigas ou estruturas de telhado de aço leve, estes suportes de liga de alumínio ultraleves oferecem uma solução segura e confiável, permitindo a plena utilização de telhados com potencial de geração de energia e garantindo que nem um único centímetro de espaço no telhado seja desperdiçado.

Vantagens de instalação

Todos os componentes de montagem do telhado são pré-fabricados na fábrica usando um design modular padronizado. A instalação no local requer apenas parafusos e encaixes simples, eliminando a necessidade de soldagem, corte ou processamento secundário. Grampos especializados são fixados diretamente na cobertura de aço perfilada e os trilhos são rapidamente conectados por meio de travas de pressão; um único instalador pode montar mais de 100 metros quadrados de estantes por dia, aumentando a eficiência em mais de 50% em comparação com os métodos tradicionais. Apoiadas por manuais de instalação detalhados e guias de vídeo, as equipes de instalação padrão podem dominar rapidamente o processo após um breve treinamento, encurtando significativamente os prazos do projeto e reduzindo os custos de mão de obra para acelerar a conexão à rede.

Personalização profissional e garantia abrangente

Fornecemos serviços técnicos completos, desde pesquisas de telhados até projetos de sistemas. Nossos técnicos realizam medições no local das dimensões do telhado, perfis de painéis e capacidades de suporte de carga, gerando planos de layout personalizados e cálculos estruturais adaptados às condições reais para maximizar a utilização do telhado e a capacidade instalada. Nossos produtos vêm com garantia de qualidade de 10 anos e compromisso de vida útil de 25 anos, apoiados por suporte técnico 24 horas por dia e orientação de instalação no local. Todos os produtos são fornecidos com certificados de materiais, relatórios de testes e certificados de conformidade, garantindo uma experiência livre de preocupações para cada cliente – desde a aquisição e instalação até a operação a longo prazo.
