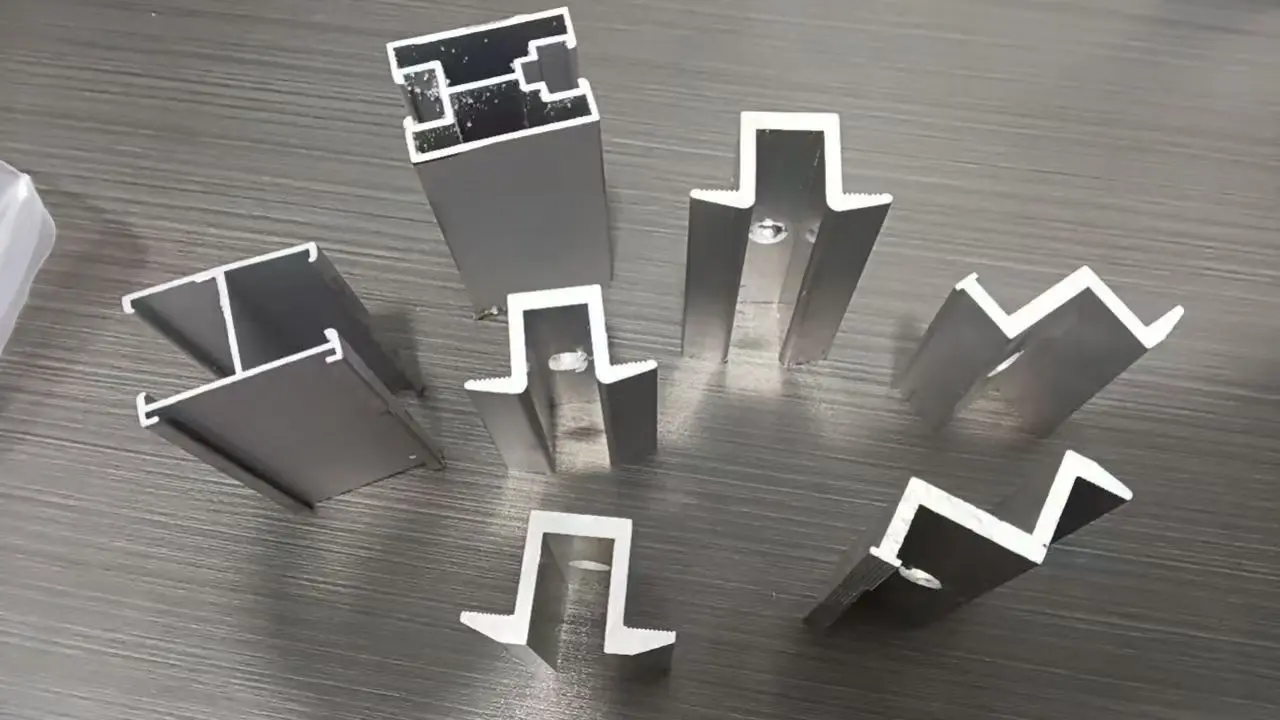

Os trilhos guia são os principais componentes de suporte de carga dos sistemas de montagem fotovoltaica (PV), usados principalmente para proteger e organizar módulos solares fotovoltaicos; eles são normalmente usados em conjunto com fixadores, como braçadeiras e parafusos. Nossa abrangente linha de produtos ferroviários apresenta dois tipos principais de materiais – aço (galvanizado por imersão a quente e liga de zinco-alumínio-magnésio) e liga de alumínio – e abrange vários perfis transversais, incluindo trilhos H, trilhos sem nervuras e trilhos com formato personalizado. Esses trilhos suportam a carga dos módulos fotovoltaicos e transferem forças para os postes de montagem ou bases do telhado. Eles são adequados para instalações fotovoltaicas distribuídas em telhados de telhas de aço coloridas e telhados planos de concreto, bem como para garagens fotovoltaicas e certas usinas fotovoltaicas montadas no solo.
Os trilhos-guia estão disponíveis em vários materiais, como liga de alumínio, liga de Zn-Al-Mg e aço galvanizado por imersão a quente, para atender a diversas condições de projeto, incluindo locais no interior e no litoral, ambientes de alta salinidade, locais com limitações de carga no telhado e usinas de energia de grande extensão.
Inclui perfis padrão em formato C, H e U, perfis leves sem nervuras e formatos personalizados não padronizados, garantindo compatibilidade com projetos convencionais e aplicações especializadas de modernização.
Suporta corte de comprimento fixo, puncionamento CNC e usinagem de perfil personalizado. Não estamos limitados a produtos padrão prontos para uso e podemos fabricar componentes para atender a requisitos específicos de desenho de projeto.
Trilhos-guia, braçadeiras (grampos intermediários/finais), fixadores de aço inoxidável e componentes de aterramento são fabricados internamente. Isto garante um elevado grau de compatibilidade entre perfis e acessórios, minimizando erros de montagem no local.
As especificações padrão são armazenadas para entrega rápida; nossa fábrica possui uma capacidade anual de 200.000 toneladas, capaz de lidar com fornecimento em massa para usinas de energia em escala GW.
Elimina a necessidade de fornecimento separado de fábricas de alumínio e aço. Fornecemos uma gama completa de trilhos e acessórios correspondentes, agilizando todo o processo de aquisição.
| Item de parâmetro | Especificação Técnica |
| Materiais de base opcionais | Liga de alumínio 6063-T5 / tira de aço S350GD Zn-Al-Mg / aço galvanizado por imersão a quente Q355 |
| Tratamento de superfície | Anodização / Revestimento Zn-Al-Mg / Galvanização por imersão a quente |
| Principais tipos de seção | Tipo H, tipo C, tipo U, leves, não reforçados, seções personalizadas de formato especial |
| Espessura da parede do perfil | Liga de alumínio: 1,2-2,0 mm; Aço: 1,0-1,5 mm (personalizável) |
| Comprimento de entrega padrão | 4m, 6m; corte personalizado em qualquer comprimento disponível |
| Módulos Compatíveis | Gama completa de módulos fotovoltaicos monocristalinos, PERC e TOPCon |
| Acessórios de apoio | Grampos intermediários, grampos finais, fixadores de aço inoxidável, componentes de aterramento |
| Cenários de aplicação | Telhados de telhas de aço coloridas, telhados de concreto, usinas de energia montadas no solo, garagens fotovoltaicas, projetos fotovoltaicos renovados de formato especial |
| Padrões Aplicáveis | Padrão chinês GB, padrão europeu EN; certificados de materiais disponíveis |
As classificações dos materiais são verificadas para cada lote de trilhos-guia para garantir que nenhum material reciclado ou impuro seja usado;
Verificações de tolerância dimensional e verificações pontuais na espessura do revestimento anodizado garantem que o tratamento de superfície atenda aos padrões;
3. Relatórios de propriedades mecânicas para perfis estão disponíveis mediante solicitação;
4. Relatórios de testes de terceiros (por exemplo, TUV, SGS) podem ser fornecidos para atender aos requisitos de licitações de projetos no exterior e declarações alfandegárias.
Ajudamos na seleção de modelos de trilhos-guia com base nas cargas de vento e neve específicas do projeto, nas condições do telhado e no clima local; amostras físicas podem ser enviadas para verificação de material, seção transversal e acabamento superficial; fornecemos documentação de licitação de projetos, incluindo especificações de produtos e relatórios de testes; para clientes estrangeiros, oferecemos recomendações adaptadas aos padrões locais.
Para pedidos personalizados, geramos desenhos de processamento para aprovação do cliente antes do início da produção; durante a produção, fornecemos fotos ou vídeos de inspeção de matérias-primas, processamento de perfis e verificações pontuais de produtos acabados para que os clientes possam acompanhar o progresso; as remessas incluem uma lista de embalagem completa e certificação de material; oferecemos várias opções de embalagem, incluindo embalagem elástica à prova de chuva para evitar danos durante o transporte; para pedidos domésticos, organizamos a entrega direta por caminhão no local do projeto; para pedidos de exportação, auxiliamos com documentação alfandegária completa e apoiamos vários termos comerciais (por exemplo, FOB).
Se ocorrerem danos (como amassados ou deformações) durante o transporte, avaliamos rapidamente a situação após o recebimento das fotos de verificação e providenciamos peças de reposição ou uma solução mutuamente acordada; fornecemos guias de instalação abrangentes, incluindo diagramas e dicas importantes de instalação; nossa equipe técnica oferece suporte remoto para resolver quaisquer problemas encontrados durante a instalação.

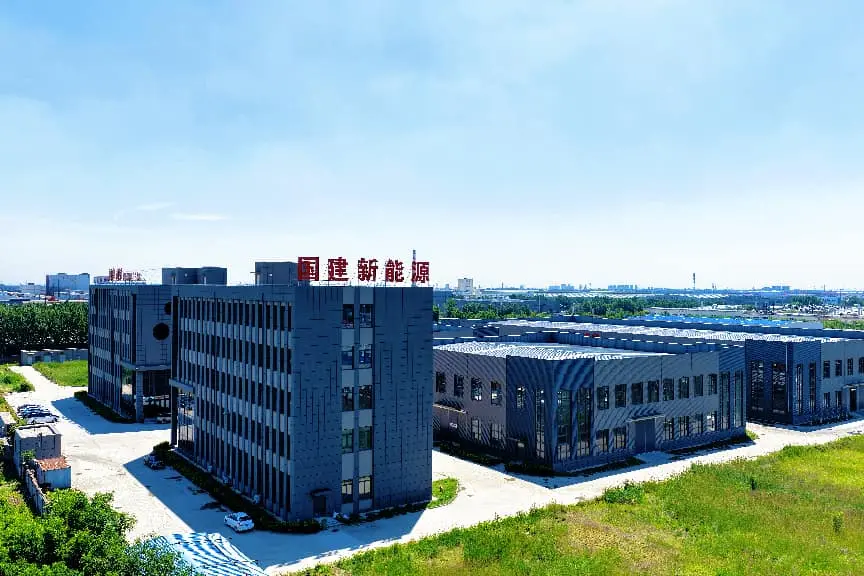

Nossa fábrica está localizada na Base Industrial Daqiuzhuang em Jinghai, Tianjin, perto do Porto de Tianjin; isso permite a entrega direta por caminhão para locais de projetos domésticos e desembaraço aduaneiro e envio convenientes para pedidos de exportação. Mantemos parcerias estáveis e de longo prazo com fábricas de extrusão de alumínio, garantindo um fornecimento confiável de matérias-primas e garantindo que os tipos de materiais nunca sejam substituídos. Implementamos um controle de qualidade abrangente em todo o processo, realizando múltiplas inspeções desde a entrada da matéria-prima até a expedição da mercadoria acabada. Fabricamos simultaneamente trilhos de aço (trilhos H, trilhos de perfil especial e trilhos sem nervuras), permitindo aos clientes adquirir acessórios de montagem em aço e trilhos de liga de alumínio em um único local; isso reduz os custos de comunicação associados ao gerenciamento de vários fornecedores, e atendemos pedidos de todos os tamanhos.
R: Os acessórios são intercambiáveis se as ranhuras transversais corresponderem; entretanto, o contato direto entre o aço e o alumínio causa corrosão eletroquímica, portanto juntas isolantes devem ser instaladas ao misturar materiais.
R: Os perfis são cobertos com película protetora. Todo o lote é envolto em filme extensível à prova de chuva e protegido com protetores de borda de papel rígido; perfis longos também são reforçados com molduras de madeira para minimizar o risco de arranhões durante o transporte.
R: Não, isso varia. Os trilhos de zinco-alumínio-magnésio e aço galvanizado por imersão a quente vêm com garantia anticorrosão de 25 anos, enquanto os trilhos de liga de alumínio anodizado têm garantia anticorrosão de 20 anos; confirme os termos de garantia específicos antes de fazer um pedido.
R: Os trilhos guia podem ser personalizados com seções transversais específicas, sujeitos a quantidades mínimas de pedido (MOQ) para criação de moldes de extrusão; no entanto, modificações simples, como ajustes de comprimento ou perfuração, não exigem novos moldes e têm requisitos de MOQ mais baixos.
R: Perfis com fenda padrão emparelhados com braçadeiras compatíveis não escorregarão; você precisa fornecer a espessura do componente para que possamos combinar a braçadeira correta. Não é recomendado misturar acessórios de marcas diferentes.
R: Guarde-os em local seco e bem ventilado e evite a exposição à chuva ou água parada. Os perfis devem ser elevados acima do solo – não os empilhe diretamente sobre terra ou lama – e a película protetora não deve ser removida prematuramente.
