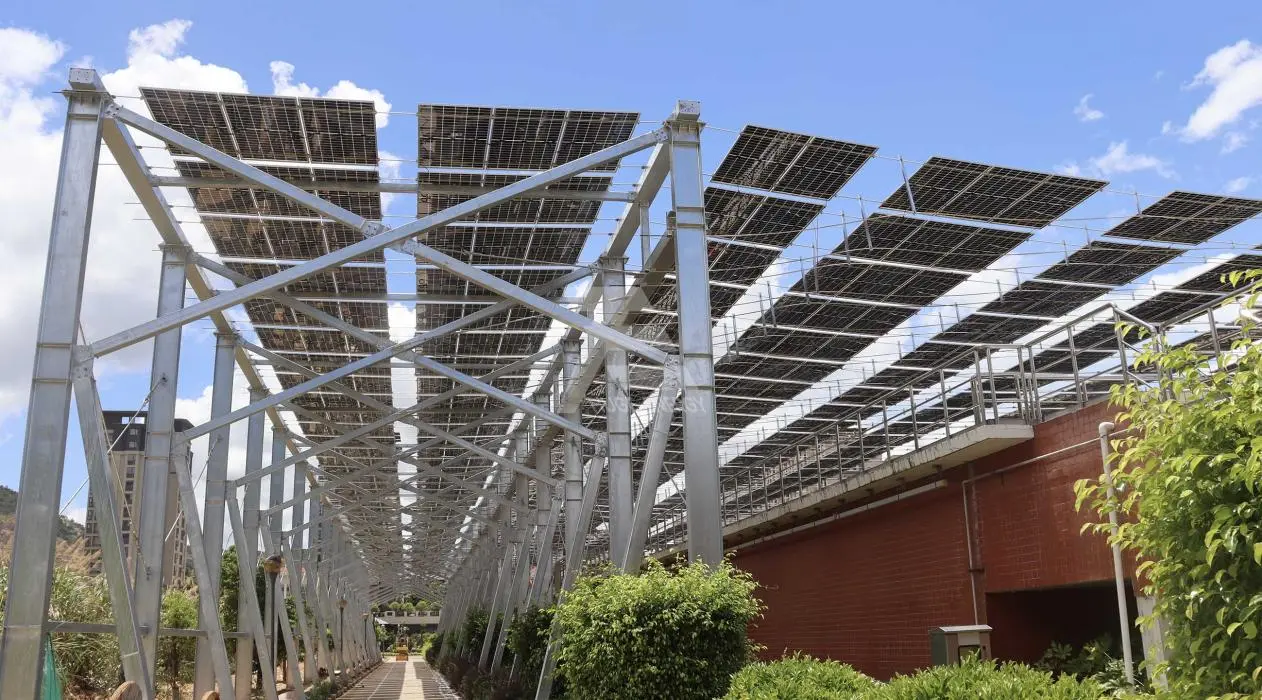

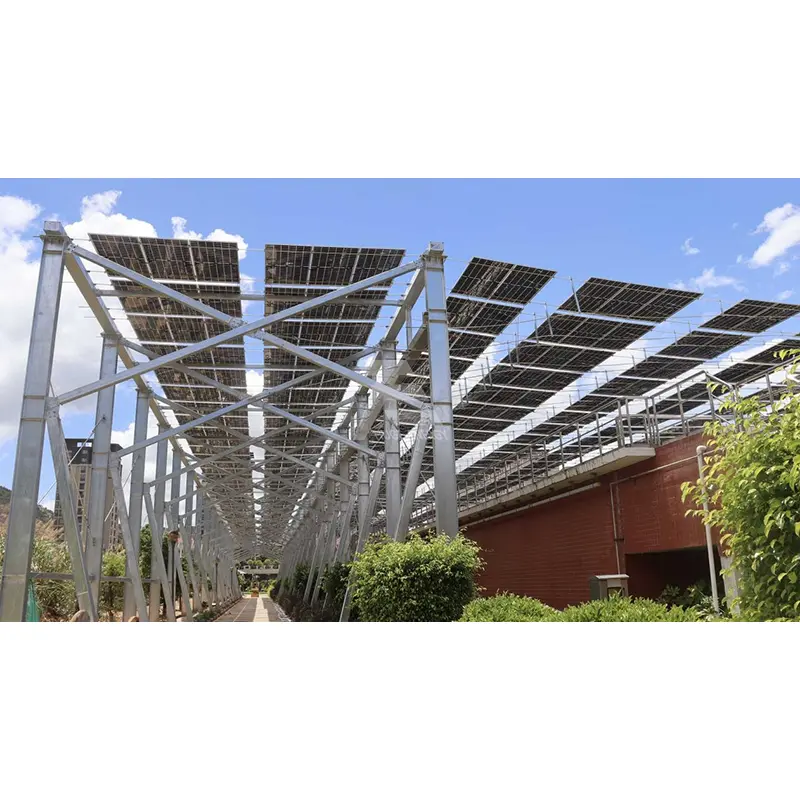

Sistema de montagem solar de poste duplo terrestre

Guojian oferece o sistema de montagem solar de poste duplo terrestre, que é fornecido em grandes quantidades diretamente da fábrica. Ele vem com embalagem de nível de exportação, documentação técnica completa e materiais de certificação, fornecendo uma solução de instalação de inclinação fixa econômica e eficiente para projetos fotovoltaicos terrestres nacionais e internacionais.

Principais especificações técnicas

1. Material principal: aço carbono de alta resistência Q235B/Q355; as opções de tratamento de superfície incluem galvanização por imersão a quente ou revestimento de liga de zinco-alumínio-magnésio para resistência à corrosão.

2. Padrões de resistência à corrosão: Espessura do revestimento galvanizado por imersão a quente ≥65μm; O revestimento Zinco-Alumínio-Magnésio apresenta propriedades anticorrosivas autocurativas, adequado para ambientes de alta umidade e com névoa salina costeira.

3. Módulos compatíveis: Compatível com módulos fotovoltaicos convencionais da série 182/210; suporta configurações de matriz paisagem e retrato.

4. Ângulo de inclinação de instalação: Personalizável entre 5° e 60°; ângulo ideal determinado com base na latitude local e na geração de energia projetada.

5. Padrões de projeto de carga: Pressão base padrão do vento de 0,3–0,75 kN/m²; capacidade de carga de neve até 1,8 kN/m²; soluções de reforço especializadas disponíveis para regiões com ventos fortes e neve intensa.

6. Distância ao solo: Personalizável de 0,6m a 2,8m para acomodar passagens e operações mecânicas abaixo dos painéis.

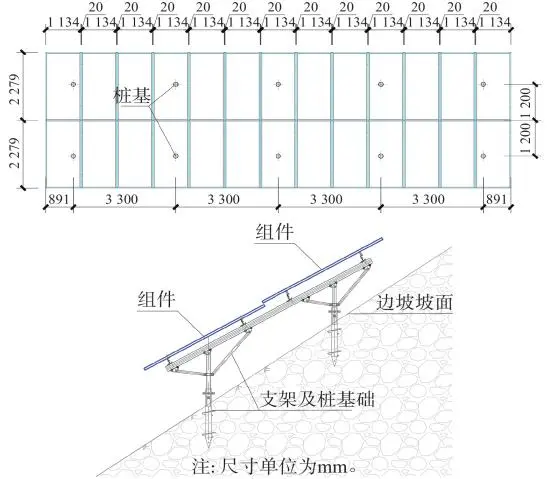

7. Tipos de fundação: Estacas roscadas, sapatas independentes de concreto ou estacas moldadas no local; adequado para várias condições de solo, incluindo solo arenoso, argiloso e rochoso.

8. Fixadores: Parafusos de alta resistência galvanizados por imersão a quente com arruelas anti-afrouxamento padrão; projetado para permanecer seguro durante o uso externo de longo prazo.

9. Vida útil projetada: 25 anos, correspondendo ao ciclo de vida dos módulos fotovoltaicos.

Aplicações de produtos

✅ Centrais fotovoltaicas centralizadas em grande escala com paridade de rede montadas no solo

✅ Projetos fotovoltaicos distribuídos em nível de aldeia e projetos fotovoltaicos de revitalização rural

✅ Bases fotovoltaicas em desertos de Gobi, terrenos baldios ou colinas suaves

✅ Projetos Agri-PV (agrivoltaicos) (liberação fornecida abaixo dos painéis para máquinas agrícolas)

✅ Parques fotovoltaicos montados no solo em grande escala no exterior e projetos EPC

✅ Terreno plano com condições estáveis ​​de solo e água, adequado para construção de fundação por estacas

Notas de instalação

1. Realizar um levantamento geológico do local antes da construção e selecionar o tipo de fundação com base no relatório geológico; prosseguir com a construção sem vistoria é estritamente proibido. 2. Certifique-se de que todos os montantes permaneçam verticais e que os eixos da matriz estejam alinhados; o ângulo de inclinação da montagem deve obedecer estritamente aos desenhos do projeto – modificações de ângulo no local são proibidas.

3. Use apenas componentes padrão do fabricante original para montagem; soldagem, corte, perfuração ou dobra não autorizada de perfis principais no local - o que pode comprometer o revestimento anticorrosivo ou a integridade estrutural - é estritamente proibida.

4. Após a conclusão da instalação do sistema de montagem, estabeleça uma conexão de aterramento unificada para garantir a conformidade com os padrões de proteção contra raios para usinas fotovoltaicas.

Diretrizes de O&M pós-instalação

1. Realize inspeções abrangentes anualmente após temporadas de enchentes, fortes nevascas ou tufões, concentrando-se no aperto dos parafusos, assentamento vertical e danos aos revestimentos anticorrosivos.

2. Repare imediatamente qualquer dano localizado no revestimento usando materiais anticorrosivos especializados para evitar a propagação de ferrugem.

3. Não pendure equipamentos nem empilhe objetos pesados ​​nas vigas ou montantes de montagem; as cargas não devem exceder as especificações originais do projeto.

4. Ao substituir peças danificadas, utilize apenas componentes originais do fabricante com as mesmas especificações; o uso de perfis não padronizados é proibido.

Soluções Integradas Personalizadas

1. Serviços Técnicos Preliminares

Após o recebimento de mapas topográficos e dados meteorológicos do local, engenheiros estruturais profissionais realizam modelagem e verificação, geram planos de otimização de layout e ângulo de inclinação e fornecem comparações de custo-benefício.

2. Projeto Estrutural Personalizado

Ajuste a altura vertical, o vão e o tipo de fundação com base nas cargas de vento e neve, nas condições geológicas e no planejamento do uso do solo.

3. Produção e Fornecimento

Fabricação própria e pré-fabricação modular; produção e entrega programada em lotes conforme demanda; embalagens de contêineres padronizadas adequadas para exportação marítima para minimizar danos no trânsito.

4. Apoio à entrega do projeto

Fornecer certificados de conformidade do sistema de montagem solar de poste duplo terrestre, relatórios de materiais, desenhos e relatórios de cálculo de carga com a remessa; providenciar pessoal técnico para resolver dúvidas de instalação no local. Qualificações e certificações autorizadas

✅ Certificação do Sistema de Gestão da Qualidade ISO 9001; controle padronizado em todo o processo de produção com rastreabilidade total

✅ Relatórios de testes de desempenho mecânico de terceiros da CMA

✅ Relatórios de laboratório credenciados pelo CNAS sobre propriedades de materiais e resistência à corrosão/intempéries

✅ Capacidade de fornecer documentação técnica EN 1090 em conformidade com as normas da UE para projetos europeus

✅ Especificações abrangentes de materiais e relatórios de testes de corrosão por névoa salina para atender aos requisitos de auditoria para projetos no exterior no Sudeste Asiático, Oriente Médio e América Latina
