Nossa solução de fundação Ground Screw Anchor da fábrica de Guojian aborda efetivamente muitos pontos problemáticos das fundações de concreto tradicionais, como longo período de construção, perturbação significativa no solo e difícil restauração do local. Cada estaca tem desempenho estável de resistência à compressão e elevação e é adequada para várias condições geológicas complexas, como argila, solo arenoso e aterro. Fornecemos serviços abrangentes, incluindo projeto de engenharia detalhado, relatórios de inspeção de terceiros, entrega faseada e orientação técnica no local para reduzir o custo total do ciclo de vida do projeto.
• Não é um acessório genérico e padronizado: embora as estacas parafusadas no mercado possam parecer semelhantes, suas capacidades reais de suporte de carga podem variar várias vezes dependendo de condições como aterro, encostas montanhosas ou solo salino-alcalino. Com base na vasta experiência com projetos domésticos de energia renovável, personalizamos parâmetros — como passo da lâmina, diâmetro da lâmina e espessura da parede do tubo — com base em características específicas de cisalhamento do solo, em vez de aplicar uma especificação "tamanho único" para diversas condições geológicas.
• Método de instalação a seco e sem concreto: Instalado por aparafusamento mecânico da estaca no solo, este método elimina a necessidade de escavação, cofragem, concretagem e cura. A estaca pode suportar a superestrutura imediatamente após a instalação, tornando-a ideal para projetos urgentes, como instalações fotovoltaicas (PV) que exigem conexão rápida à rede.

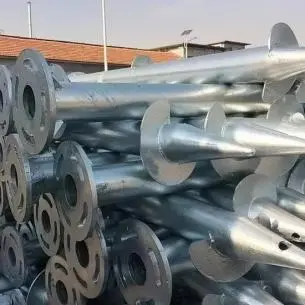

• Compatibilidade versátil de superestrutura: Os topos das estacas podem ser equipados com vários conectores - como flanges ou placas de conexão - para interagir diretamente com sistemas de montagem fotovoltaica, colunas de garagem, bases de unidades de armazenamento de energia e estruturas leves de cercas de aço, permitindo a montagem rápida da fundação e da superestrutura.
• Ecologicamente correto e reciclável: O processo não gera resíduos sólidos de concreto. Durante a modificação, realocação ou descomissionamento do projeto, as estacas podem ser desenroscadas e extraídas intactas, preservando ao máximo a paisagem superficial original; isso os torna adequados para locais estritamente regulamentados, como reservas ecológicas e áreas florestais montanhosas.
• Controle proativo de riscos: oferecemos testes de amostras e seleção preliminar de modelos com base em relatórios de pesquisa geológica fornecidos pelo cliente, ajudando a evitar retrabalhos dispendiosos causados por problemas como deslizamento de estacas ou capacidade de suporte de carga insuficiente.

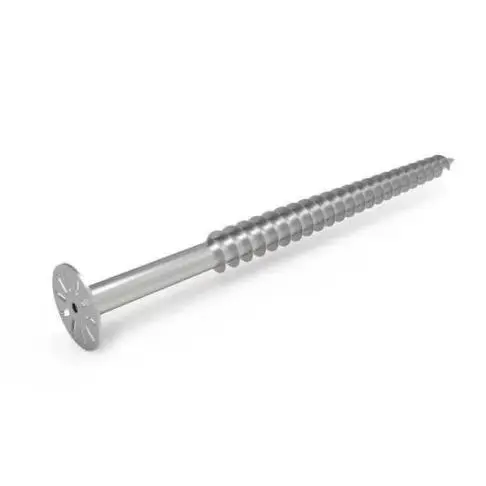

A capacidade de carga da estaca roscada depende de mais do que apenas o atrito entre a parede do tubo de aço e o solo; funciona através de um mecanismo sinérgico de três partes: fricção do eixo + resistência de apoio final das lâminas helicoidais + força de intertravamento/travamento entre as lâminas e o solo. 1. O torque de saída da plataforma de perfuração faz com que toda a pilha helicoidal seja aparafusada no solo a uma velocidade constante; as lâminas helicoidais cortam e comprimem o solo circundante, criando discos de solo compactados acima e abaixo das lâminas.
2. As cargas verticais de cima são suportadas por estes discos de solo compactado; sob condições de elevação, as lâminas ancoram-se firmemente no solo subjacente, evitando que a estaca seja puxada diretamente para fora.
3. As cargas horizontais do vento são neutralizadas pela restrição lateral proporcionada pela interação entre a parede do fuste da estaca e o solo circundante.
Visão Prática: O passo da lâmina deve corresponder ao torque da plataforma de perfuração. Se o passo for muito grande, o equipamento de baixo torque não poderá cravar a estaca; se o passo for muito pequeno, a instalação é lenta e a camada original do solo é perturbada, o que na verdade reduz a capacidade de carga da estaca - um detalhe muitas vezes esquecido pelas estacas helicoidais de baixo custo no mercado.
As âncoras de parafuso de aterramento são componentes subterrâneos ocultos que não podem ser inspecionados visualmente após a instalação; portanto, o controle de qualidade deve ser implementado durante a fase de produção. Guojian emprega uma cadeia de controle de qualidade abrangente e de ponta a ponta:
1. Verificação do material recebido: Os certificados de material são verificados para cada lote de matérias-primas de tubos de aço, e a espessura da parede e a resistência ao escoamento são verificadas no local para evitar que tubos de qualidade inferior ou de paredes finas entrem na produção.
2. Corte e endireitamento CNC: Os tubos são cortados em comprimentos fixos e endireitados; a curvatura excessiva no corpo da estaca comprometeria diretamente a verticalidade durante a instalação.
3. Formação de lâmina helicoidal e soldagem de montagem: As lâminas são laminadas usando moldes especializados para garantir passo uniforme; soldagem completa contínua é usada em vez de soldagem a ponto intermitente; as soldas são retificadas suavemente para eliminar a porosidade e as soldas frias (as soldas frias são uma causa frequente de falha da estaca sob condições de vento forte).
4. Galvanização por imersão a quente: Estrita adesão ao padrão GB/T 13912, envolvendo decapagem, fundente, imersão em zinco a 450–460°C e passivação; a espessura média do revestimento de zinco é ≥85μm, com opções para revestimentos mais espessos para ambientes salino-alcalinos ou costeiros.
5. Inspeção Final e Envio: Verificação visual da aparência, verificações pontuais da espessura do revestimento de zinco e nova medição de dimensões críticas; relatórios de materiais e registros de inspeção de galvanização podem ser fornecidos mediante solicitação para pedidos em grandes quantidades.
Aviso de armadilha: alguns produtos de baixo preço no mercado utilizam galvanização a frio ou apenas galvanização parcial; estes podem enferrujar dentro de 2 a 5 anos após a instalação subterrânea, comprometendo diretamente a integridade estrutural da fundação.
1. Fundações de montagem fotovoltaica: Priorize lâminas helicoidais contínuas; em áreas preenchidas, certifique-se de que as lâminas estejam apoiadas em uma camada de solo estável e compactada, em vez de em aterro solto.
2. Fundações de abrigos fotovoltaicos: Os abrigos estão sujeitos a cargas de vento significativas; priorize estacas parafusadas de grande diâmetro e paredes espessas combinadas com placas de conexão de flange reforçadas e evite estacas leves e de pequenas especificações. 3. Fundações de cercas/guarda-corpos: Principalmente sujeitas a cargas laterais; focar no controle da profundidade de embutimento para melhorar a estabilidade lateral; especificações econômicas são adequadas.
4. Zonas Salinas-Alcalinas Costeiras: Produtos padrão galvanizados a frio são inadequados; revestimentos galvanizados por imersão a quente espessados são necessários para retardar a corrosão e degradação subterrânea.
• Projeto fotovoltaico terrestre baseado em montanha: utilizou estacas roscadas de 114 mm de diâmetro para substituir as tradicionais fundações independentes de concreto, reduzindo significativamente a escavação de terraplenagem; o período global de construção da fundação foi reduzido em 60%, cumprindo os prazos de ligação à rede.
• Projeto de garagem fotovoltaica de fábrica: Estacas roscadas flangeadas customizadas e com altura estendida; não foi necessária a concretagem no local, pois as colunas de aço foram aparafusadas diretamente às estacas, encurtando o ciclo de instalação no local.
• Projeto de Vedação da Zona de Controle Ecológico: Após a conclusão, todas as estacas parafusadas foram desaparafusadas e recuperadas, não deixando nenhum resíduo de concreto na superfície e atendendo aos padrões de aceitação de restauração do local.
R: A Guojian (Tianjin) Steel opera suas próprias linhas de processamento e oferece suporte tanto para amostragem de pequenos lotes quanto para fornecimento de projetos em grande escala para estacas roscadas; o MOQ é de 30 toneladas.
R: Sim, amostras estão disponíveis; as especificações padrão são enviadas dentro de 3 a 5 dias, enquanto as amostras personalizadas não padrão levam de 7 a 10 dias úteis.
R: As especificações padrão do mercado são entregues dentro de 3 a 7 dias; personalizações não padronizadas (envolvendo diâmetro de tubo, helicoidais ou conectores) levam de 7 a 12 dias úteis; a entrega faseada pode ser negociada para grandes encomendas.
R: Para pedidos em grandes quantidades, fornecemos certificados de materiais de tubos de aço e registros de testes de galvanização para documentação e aceitação do projeto.
R: Camadas grandes e sólidas de rocha não são adequadas para instalação direta; para camadas de rocha ou cascalho desgastadas, podem ser utilizadas estacas reforçadas, sujeitas a uma avaliação de viabilidade com base nos dados geológicos fornecidos.
R: A garantia cobre matérias-primas e o processo de soldagem/fabricação; a vida útil em relação à corrosão subterrânea depende do tratamento anticorrosivo e dos níveis locais de pH do solo (a atualização para um revestimento galvanizado mais espesso é recomendada para ambientes salinos-alcalinos costeiros).

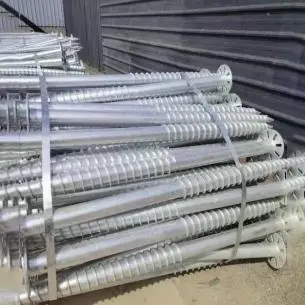

• Embalagem: Fornecida com cintas de aço para evitar deformação por impacto durante o transporte; flanges e placas de conexão são embaladas separadamente.
• Expedição: Carregamento de contêineres disponível; listas de embalagem fornecidas.
• Suporte Técnico: Diretrizes de instalação escritas fornecidas; para grandes projetos, estão disponíveis briefings técnicos on-line para explicar o torque de cravação de estacas, controle de verticalidade e critérios de aceitação; assistência na coordenação de recursos de construção também está disponível.
