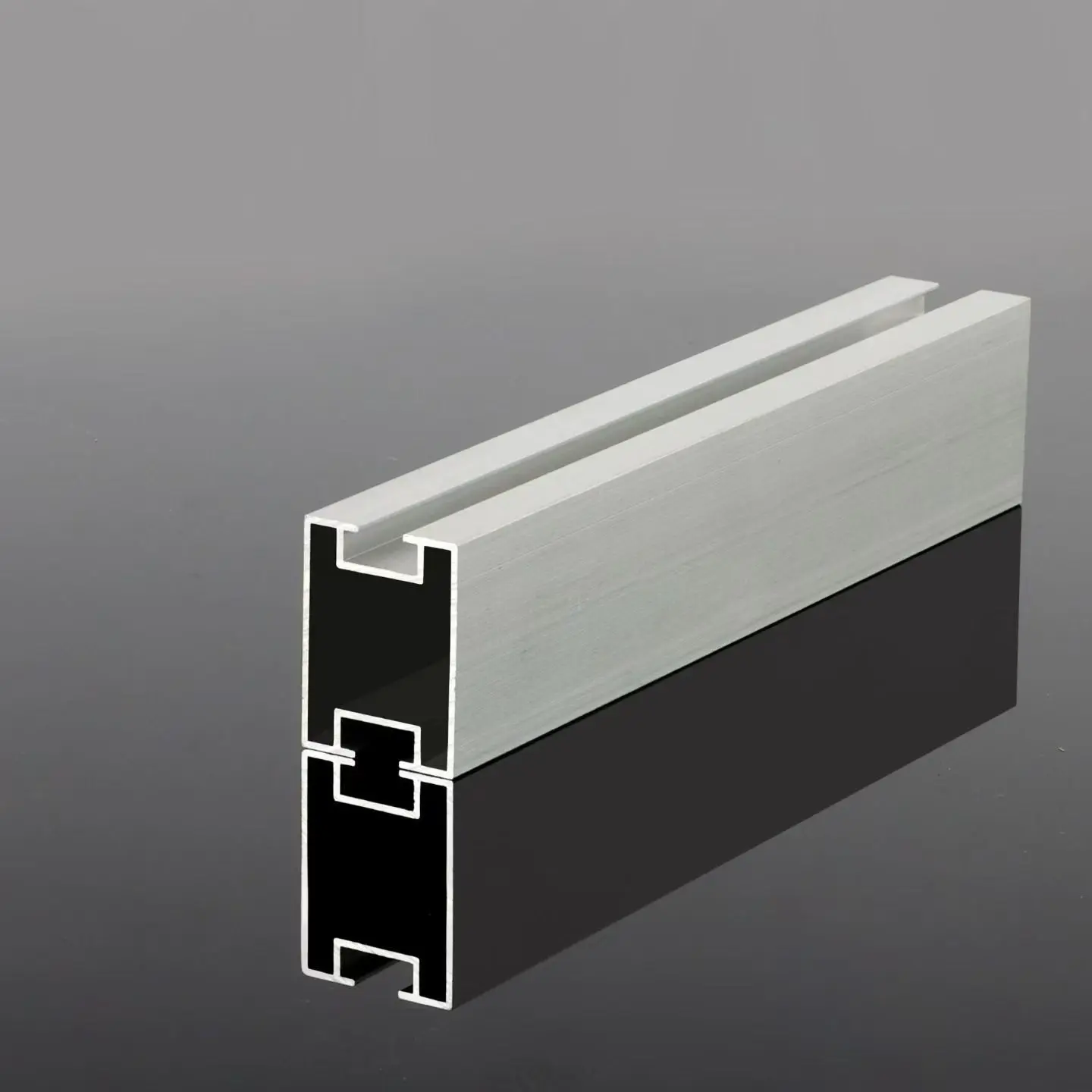

O trilho guia sem nervuras é um tipo de trilho de montagem de aço formado a frio com seção transversal desprovida de nervuras de reforço. Em trilhos fotovoltaicos reforçados padrão, as nervuras contínuas que percorrem todo o comprimento do perfil - formadas por meio de estágios adicionais de puncionamento e dobra na linha de perfilagem - fornecem a rigidez de flexão necessária. Os trilhos não reforçados eliminam esses processos, resultando em um perfil de canal simples; embora isso reduza a rigidez à flexão, o projeto é adequado para projetos com cargas moderadas de vento e neve e vãos que foram verificados estruturalmente.
Ao omitir a formação de nervuras, menos tira de aço é consumida por metro de trilho acabado. Para projetos onde os sistemas de montagem custam por tonelada e o telhado tem capacidade de carga extra, isso oferece uma economia direta de custos para a estrutura geral.
A perfuração das costelas e os estágios subsequentes de flexão secundária são eliminados. Com menos passagens de conformação, o ciclo de produção é mais rápido e previsível, facilitando o cumprimento dos prazos de entrega de pequenos lotes e pedidos repetidos.
O peso próprio reduzido reduz a carga permanente suportada pelas terças e painéis do telhado. Para telhados de aço pintados com capacidade de carga extra limitada, este fator pode ser o elemento decisivo na viabilidade do projeto do sistema de montagem.
O perfil de canal simples do trilho-guia sem nervuras acomoda grampos intermediários e terminais fotovoltaicos padrão; os usuários não ficam presos a acessórios proprietários, permitindo o fornecimento competitivo.
A tira de aço galvanizado por imersão a quente garante que toda a seção transversal – incluindo extremidades cortadas e furos no local – seja coberta por uma camada de zinco uniforme e bem aderida. O fornecimento padrão inclui garantia anticorrosão de 15 anos; para ambientes atmosféricos mais severos, a tira de aço Zinco-Alumínio-Magnésio (Zn-Al-Mg) está disponível com garantia de 25 anos.
O perfil leve facilita o transporte, o corte no comprimento e a perfuração dos trabalhadores, encurtando efetivamente a janela de instalação do telhado para projetos distribuídos.
| Item | Especificação |
| Produto | Trilho guia sem nervuras — trilho de montagem fotovoltaico de aço formado a frio |
| Seção | Canal liso (seção em U), sem nervuras de reforço |
| Material | Tira de aço galvanizado por imersão a quente |
| Formando | Enformado a frio, sem nervuras, cortado no comprimento certo |
| Tratamento de superfície | Galvanizado por imersão a quente]; Tira Zn-Al-Mg disponível mediante solicitação |
| Garantia anticorrosão | 15 anos (galvanizado por imersão a quente) / 25 anos (Zn-Al-Mg) |
| Dimensões da seção | forneça-nos seu vão e caso de carga e recomendaremos uma seção |
| Comprimentos padrão | Corte no comprimento certo para embalagem e transporte |
| Compatibilidade de acessórios | Grampos médios e terminais fotovoltaicos padrão |
| Usinagem de segundo estágio | Corte no comprimento e fure internamente de acordo com seu desenho |
| Quantidade mínima | 1 × contêiner 20GP; pedidos de teste menores negociáveis |
| Tempo de espera | 7–15 dias úteis após o depósito recebido |
| Termos comerciais | FOB Novo Porto de Tianjin / CFR / CIF |
| Pagamento | Depósito de 30% T/T, saldo contra cópia de B/L |
Telhados que usam chapas metálicas com costura vertical ou trapezoidais geralmente têm capacidade de suporte de carga limitada; o menor peso próprio destes trilhos-guia sem nervuras reduz diretamente a carga no teto. Combinado com braçadeiras metálicas para telhado, a instalação é rápida e o custo do sistema de estantes é baixo, tornando-o uma escolha padrão para projetos de telhados C&I sensíveis ao custo.
Para projetos de telhados de concreto lastrados com capacidade instalada pequena a média e cargas moderadas de vento/neve, a função do trilho é simplesmente transferir cargas entre pontos de apoio – um perfil de canal simples (não reforçado) é perfeitamente adequado.
Adequado para projetos abaixo de 10 MW em planícies com baixas cargas de neve e vento; nesses projetos de “paridade de rede”, a relação custo-benefício do sistema de estantes (calculada por tonelagem) orienta o projeto.
Telhados rurais e pequenas construções fabris; com menos módulos e vãos mais curtos, o perfil não reforçado oferece a melhor relação custo-desempenho.
Adequado para garagens simples com cargas baixas. O trilho-guia sem nervuras não é adequado para telhados de garagem de grandes vãos e cargas pesadas - tais estruturas exigem perfis mais profundos e reforçados, para os quais proporíamos um projeto alternativo.
Os trilhos devem ser nivelados e mantidos em linha reta. Se uma linha estiver desalinhada, os módulos herdarão esse erro, criando tensão concentrada na montagem que eventualmente se manifestará como deformação a longo prazo.
O torque excessivo pode esmagar e deformar os trilhos de paredes finas, enquanto o torque insuficiente leva ao afrouxamento gradual durante o ciclo térmico. A restrição aos valores especificados pelo projeto evita ambos os problemas.
Os trilhos se expandem e contraem com as mudanças de temperatura; deixar lacunas nas juntas evita que os perfis entortem ou deformem devido a flutuações sazonais.
O contato direto entre trilhos galvanizados e chapas de aço revestidas pode causar corrosão eletroquímica; uma junta de isolamento quebra esse par galvânico.
A mistura de metais nas juntas cria um par galvânico onde o componente com menor área superficial sofre corrosão primeiro. Os materiais de fixação devem ser compatíveis com o revestimento do trilho.
A seção intermediária de um trilho-guia sem nervuras tem a menor rigidez estrutural. Se for inevitável pisar no trilho durante o trabalho, pise diretamente acima de um ponto de apoio. Para projetos que exigem acesso frequente ao telhado para manutenção, informe-nos com antecedência para que possamos recomendar uma seção de perfil mais profunda.
R: Avalie primeiro as condições do local, e não apenas o catálogo. O trilho-guia sem nervuras é adequado para telhados industriais/comerciais de aço colorido, pequenos telhados planos com lastro, telhados residenciais e plantas montadas no solo (até ~10 MW) em áreas com cargas moderadas de vento e neve. Se o projeto estiver em uma zona com muita neve ou propensa a tufões, ou envolver vãos longos e sem suporte, a escolha correta é um trilho reforçado ou um perfil mais espesso.
R: Sim, oferecemos suporte para corte e perfuração personalizados, e os trilhos podem ser adquiridos separadamente sem o sistema de montagem fotovoltaico completo. As especificações padrão são mantidas em estoque, enquanto as especificações não padronizadas são fabricadas de acordo com os parâmetros do desenho do projeto.
R: Os trilhos galvanizados por imersão a quente vêm com garantia anticorrosão de 15 anos; a opção Zinco-Alumínio-Magnésio (Zn-Al-Mg) oferece garantia de 25 anos e é recomendada para áreas costeiras ou outros ambientes atmosféricos adversos. Ambas as opções de garantia cobrem o desempenho do revestimento sob condições normais de operação fotovoltaica externa.
R: Sim, e recomendamos fortemente a realização desses cálculos para perfis não reforçados. Forneça-nos o layout do módulo, projete as cargas de vento e neve e o espaçamento planejado dos trilhos; nossa equipe técnica verificará o vão e o perfil apropriados - e se os trilhos não reforçados forem inadequados para o local, iremos informá-lo diretamente.
R: Quatro pontos são críticos: nivelar e alinhar cada fileira de trilhos antes de fixá-los; aperte as braçadeiras com o torque especificado pelo projeto, em vez de confiar na sensação; deixe lacunas de expansão nos pontos de conexão; e evite estritamente pisar no centro de trilhos não reforçados, pois a área do meio do vão apresenta menor rigidez. As instruções de instalação e manuseio acompanham cada pedido, e nossa equipe técnica está à disposição para esclarecer dúvidas durante todo o processo de instalação.
