Braçadeira intermediária de liga de alumínio

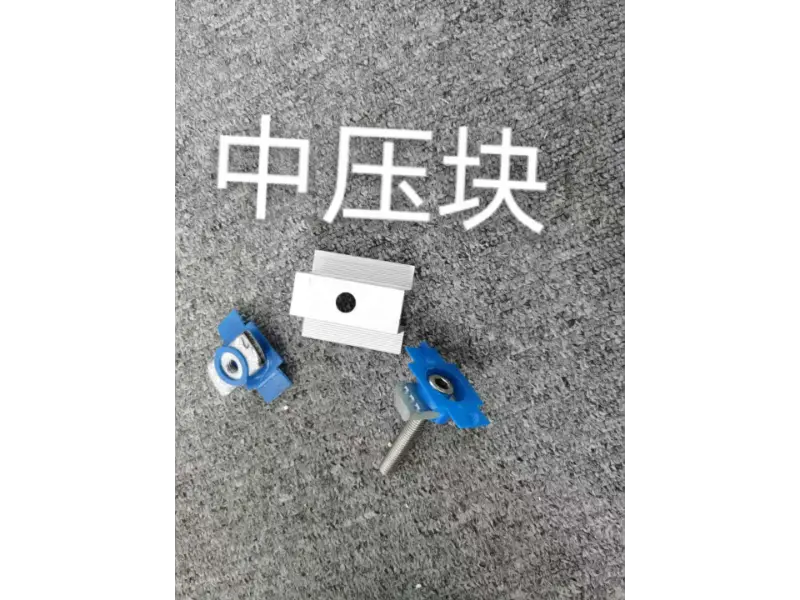

O grampo intermediário de liga de alumínio (pinça intermediária fotovoltaica) é um componente especializado projetado para proteger módulos fotovoltaicos (PV). Posicionado entre dois painéis fotovoltaicos adjacentes, ele trava os módulos nos trilhos de montagem, restringe o deslocamento horizontal e aumenta a resistência ao vento e à resistência sísmica de todo o conjunto. Ele vem com fixadores de aço inoxidável 304 e uma almofada de borracha antiderrapante EPDM opcional para proteger as estruturas do módulo contra danos. O design incorpora canais de drenagem e fluxo de ar para minimizar o acúmulo de poeira, água e neve. Esses grampos são amplamente utilizados em instalações comerciais e industriais em telhados, sistemas fotovoltaicos residenciais e usinas de energia solar montadas no solo em grande escala. As dimensões podem ser personalizadas com base na espessura do módulo e nos requisitos específicos de carga do projeto.

Funções principais

1. Fixação e fixação intermediárias:

Instalado entre dois módulos fotovoltaicos adjacentes, o grampo intermediário em liga de alumínio trava os módulos firmemente nos trilhos de montagem. Restringe o deslocamento horizontal e vertical, garantindo que os módulos permaneçam perfeitamente alinhados e sujeitos a forças estáveis ​​e uniformes; ele serve como o principal componente de conexão para proteger todo o array.

2. Resistência ao Vento e Sísmica:

Ao fornecer fixação multiponto, o dispositivo limita o movimento e a oscilação do módulo durante ventos fortes ou eventos sísmicos. Isso evita que os módulos saiam dos trilhos ou vibrem sob cargas extremas, melhorando assim a estabilidade geral do conjunto em condições climáticas adversas.

3. Antiderrapante e Antiafrouxamento:

As serrilhas antiderrapantes internas, combinadas com uma almofada de borracha EPDM, aumentam o atrito entre o grampo e a estrutura do módulo. Isto evita que os módulos deslizem ou se soltem, ao mesmo tempo que amortece a tensão de fixação para proteger as estruturas dos módulos contra esmagamentos ou danos.

4. Transferência de carga:

A braçadeira transfere uniformemente o peso dos módulos – juntamente com as cargas de vento e neve – para os trilhos de montagem, colunas de suporte e estrutura de fundação. Isto distribui o estresse, evitando sobrecargas localizadas que poderiam levar à deformação estrutural ou danos aos módulos fotovoltaicos.

5. Drenagem e fluxo de ar:

A estrutura da braçadeira intermediária em liga de alumínio apresenta canais integrados de drenagem e fluxo de ar. Facilitam o escoamento eficiente da água da chuva e da condensação, reduzindo o acúmulo de poeira, água e neve nos pontos de fixação, ao mesmo tempo que minimizam os riscos de sombreamento e acúmulo excessivo de carga nos módulos.

6. Compatibilidade e Versatilidade:

Compatível com espessuras de módulo solar padrão (por exemplo, 30 mm, 35 mm, 40 mm) e personalizável para dimensões não padrão. Projetado para funcionar com diversas estruturas e módulos de diferentes fabricantes, um único sistema de fornecimento pode atender aos requisitos de diversos projetos.

Especificações Técnicas

Item	Especificação
Grau de liga básica	Liga de alumínio 6005-T5/6063-T5 (opcional)
Tratamento de superfície	Anodização de prata, espessura de filme ≥10μm
Espessura do filme anódico	≥10μm, personalização espessada disponível para ambientes costeiros e com alta névoa salina
Espessura do Módulo Compatível	30 mm, 35 mm, 40 mm (personalizável)
Comprimento Padrão	40/50/60/80mm (corte sob encomenda)
Tipo de estrutura	Estrutura modular de fixação central com perfil de dente antiderrapante no lado interno
Fixadores de suporte	Parafusos e porcas em T de aço inoxidável 304
Acessórios opcionais	Juntas antiderrapantes de borracha EPDM
Resistência à carga de vento	Até 60m/s (verificado novamente por projeto)
Carga de neve	1,4kN/m² (calculado por projeto)
Cenários de aplicação	Telhados comerciais e industriais, centrais fotovoltaicas residenciais, centrais fotovoltaicas montadas no solo
Padrões Aplicáveis	Certificações GB/T 5237, CE, ISO9001 disponíveis

Serviços de embalagem e logística

1. Embalagem Individual:

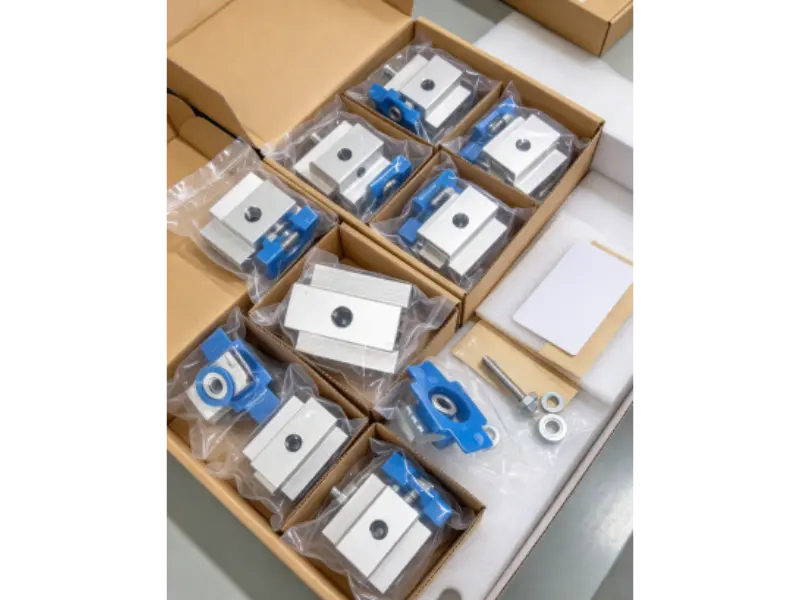

Cada braçadeira intermediária de liga de alumínio é embalada separadamente para evitar atrito ou impacto, protegendo a superfície anodizada e garantindo que não ocorram arranhões ou danos ao revestimento durante o transporte.

2. Rotulagem clara:

Os itens são classificados por modelo e especificação, com etiquetas claras e listas de embalagem incluídas para facilitar verificações rápidas de inventário no local e armazenamento organizado.

3. Verificação de quantidade:

Cada remessa passa por uma contagem e verificação minuciosa de modelos e lotes para garantir que os itens reais – em termos de quantidade e especificações – correspondam perfeitamente à lista de embalagem, evitando faltas ou omissões.

4. Embalagem externa reforçada:

As mercadorias são embaladas em caixas padrão resistentes ou engradados de madeira, equipadas com materiais de amortecimento internos e protetores de canto reforçados para evitar deformações causadas por impactos durante o transporte.

5. Proteção contra umidade:

Os dessecantes estão incluídos na embalagem para garantir um ambiente seco durante o trânsito marítimo ou terrestre, evitando danos ao revestimento anodizado relacionados à umidade e garantindo que os componentes estejam prontos para instalação imediata na chegada.

6. Apoio logístico:

As opções de entrega flexíveis incluem remessas faseadas. Para pedidos internacionais, fornecemos listas de embalagem abrangentes e documentação alfandegária para garantir um desembaraço de exportação tranquilo; para pedidos nacionais, oferecemos entrega de caminhão completo direto no local, alinhado com os cronogramas de construção.

Processo de instalação

1. Briefing de pré-instalação:

Fornecemos planos de instalação e documentação técnica, descrevendo os principais pontos de instalação, requisitos de aperto e precauções essenciais, apoiados por um briefing técnico pré-construção.

2. Posicionamento e Layout:

Com base nos projetos de projeto, o layout dos módulos solares e dos trilhos de montagem é determinado, e os pontos de instalação dos grampos intermediários são marcados para garantir espaçamento e alinhamento consistentes.

3. Colocação do Módulo:

Os módulos solares são posicionados nos trilhos de montagem; o espaçamento e o nivelamento entre módulos adjacentes são ajustados para garantir que as estruturas dos módulos se encaixem perfeitamente nas ranhuras dos grampos intermediários.

4. Instalação e Aperto:

Instale as braçadeiras intermediárias de liga de alumínio e aperte os parafusos T com o torque especificado. Certifique-se de que a força de aperto seja bem controlada – evite força excessiva que possa danificar as estruturas dos módulos e certifique-se de que não estejam muito frouxas, o que poderia causar instabilidade.

5. Inspeção antiderrapante:

Verifique se as almofadas de borracha EPDM e as serrilhas antiderrapantes estão posicionadas corretamente. Inspecione cada ponto de fixação para garantir que os módulos estejam seguros e não escorreguem ou se soltem.

6. Inspeção Final e Aceitação:

Verifique toda a matriz para garantir que todos os componentes estejam devidamente apertados e nivelados. Verifique as lacunas entre os módulos e seu alinhamento geral. Assim que os requisitos de suporte de carga forem confirmados e a instalação passar na inspeção, o projeto pode ser entregue.

Perguntas frequentes

Q1: Que espaço deve ser deixado entre as estruturas de dois módulos adjacentes ao usar um grampo intermediário?

R: Para projetos padrão, uma folga de expansão de 5–8 mm é suficiente para acomodar a expansão e contração térmica. Também podemos recomendar as especificações apropriadas com base nos desenhos do seu projeto quando você fizer um pedido.

Q2: Qual é o torque de aperto correto para braçadeiras intermediárias e isso danificará as estruturas do módulo?

A: Aperte os parafusos T de acordo com as especificações de torque padrão. Com a almofada de borracha EPDM atuando como amortecedor, o aperto adequado não danificará as estruturas do módulo. No entanto, o torque excessivo pode esmagar as estruturas de alumínio, portanto deve-se evitar o aperto excessivo.

P3: Os parafusos usados ​​com as braçadeiras intermediárias emperrarão durante o uso externo prolongado, dificultando sua remoção posterior?

R: Fornecemos fixadores de aço inoxidável 304 como padrão, que oferecem boa resistência à gripagem. Para projetos externos de longo prazo, parafusos com revestimento antigripante também podem ser selecionados para facilitar a remoção durante manutenção futura ou substituição de módulo.

Q4: Os grampos intermediários podem ser reutilizados se as serrilhas (dentes) estiverem desgastadas?

R: Podem ser reutilizados se as serrilhas não estiverem significativamente desgastadas e o perfil permanecer indeformado. Se as serrilhas estiverem muito desgastadas, o desempenho antiderrapante ficará comprometido; portanto, não recomendamos utilizá-los para novos projetos fotovoltaicos.

Q5: Os grampos intermediários com especificações de espessura diferentes podem ser misturados no mesmo projeto de telhado?

R: Não é recomendado misturar especificações diferentes. O uso de grampos intermediários de espessuras variadas pode levar a carregamentos irregulares nos módulos, causando potencialmente concentrações de tensão localizadas e aumentando o risco de microfissuras; portanto, é melhor padronizar as especificações.

P6: Que considerações específicas devem ser lembradas ao selecionar grampos intermediários para módulos de vidro duplo de grande formato?

R: Dado o maior peso próprio dos módulos de vidro duplo de grande formato, é aconselhável priorizar o uso de pinças intermediárias de liga de alumínio mais espessas. Além disso, verifique a altura da estrutura do módulo, confirme o comprimento efetivo do contato de fixação e, se necessário, aumente o número de pontos de fixação.
