Em equipamentos automatizados de montagem e manuseio de materiais, o trilho-guia determina se um deslizamento linear permanece silencioso e suave após três anos ou começa a oscilar após apenas três meses. A maioria dos perfis tradicionais de ranhura única concentra a carga em uma única superfície de trabalho; cargas excêntricas podem gradualmente desalinhar o carro, com os erros resultantes afetando, em última análise, o desempenho de toda a máquina. O H-Rail aborda esse problema através de sua geometria transversal, em vez de depender apenas do tratamento de superfície. Apresentando um perfil de alumínio simétrico em forma de H com duas almas paralelas, ele foi projetado para aplicações de movimento alternativo, como corrediças lineares, colunas de elevação, mecanismos push-pull, estruturas de ferramentas e linhas transportadoras leves.
H-Rail é um perfil guia estrutural de alumínio com uma seção transversal semelhante à letra "H": duas flanges horizontais conectadas por uma alma central, proporcionando superfícies ranhuradas utilizáveis em ambos os lados. Graças a esta geometria simétrica, as cargas verticais são distribuídas por dois braços de suporte em vez de um, enquanto o centro aberto reduz o peso sem comprometer a rigidez.
Esta geometria oferece uma tripla vantagem: em comparação com trilhos de ranhura única de peso semelhante, apresenta menos deflexão sob cargas moderadas; o próprio perfil resiste à torção quando o equipamento é submetido a forças laterais ou paradas de emergência; e com duas superfícies usinadas disponíveis, um carro pode funcionar em qualquer um dos lados — ou mesmo em ambos os lados simultaneamente.
A seção transversal de alma dupla distribui a pressão entre dois braços de suporte, tornando as superfícies de trabalho menos propensas a amassamentos ou deformações devido a cargas concentradas. Nossa experiência em fabricação mostra desempenho de suporte de carga consistente em lotes – um fator crítico ao construir centenas de estações de trabalho idênticas.
A seção transversal simétrica do H-Rail resiste inerentemente à torção quando o equipamento exerce força lateral ou quando trilhos longos são instalados. Isso resolve diretamente um problema comum em oficinas: os trilhos H torcem levemente após a instalação, fazendo com que o carro emperre ou emperre na metade do curso. Design reversível: Ambos os lados ranhurados são usinados com precisão, permitindo que o trilho seja montado voltado para cima, para baixo ou verticalmente; também pode servir como viga estrutural ou conector de estrutura. Um único perfil abrange diversas configurações de projeto, reduzindo a necessidade de suportes personalizados.
Cada trilho é endireitado após a extrusão e inspecionado individualmente antes do envio, garantindo retidão sem curvatura – mesmo em comprimentos longos. O movimento do carro permanece consistente durante todo o curso, evitando aperto ou folga em ambas as extremidades.
A camada anodizada dura aumenta a dureza da superfície e a resistência ao desgaste, evitando a degradação da superfície mesmo durante o deslizamento de alta frequência. Resiste ao pó e à humidade da oficina, enquanto o acabamento mate evita a acumulação de sujidade, tornando-o ideal para salas limpas e áreas de montagem de precisão.
| Item | Especificação |
| Material | Liga de alumínio, extrudada a quente |
| Tipo de seção | Perfil H simétrico, alma dupla, núcleo oco |
| Tratamento de superfície | Anodização dura, acabamento fosco |
| Comprimento | Corte no comprimento de acordo com o desenho do cliente |
| Retidão | Endireitado e inspecionado antes do envio |
| Opções de usinagem | Corte no comprimento, chanframento final, furação, rosqueamento, usinagem de precisão |
| Quantidade mínima | 1 × contêiner 20GP; pedidos de teste menores negociáveis |
| Tempo de espera | 7–15 dias úteis após o depósito recebido |
| Termos comerciais | FOB/CFR/CIF |
Se a carga estiver posicionada diretamente acima do trilho H e a força for consistentemente vertical, um perfil de alma dupla padrão geralmente é suficiente. Porém, se a carga estiver descentralizada ou o equipamento sofrer paradas de emergência frequentes, recomendamos discutir conosco primeiro as condições de sua aplicação; as vantagens geométricas do projeto do perfil são mais críticas nesses cenários.
Cursos mais longos amplificam qualquer curvatura do trilho; portanto, para cursos superiores a alguns metros, recomendamos encomendar trilhos cortados no comprimento pré-endireitados e inspecionados, em vez de cortar o perfil no local. A diferença está no movimento suave e contínuo versus potencial ligação no meio do curso.
Superfícies anodizadas duras são adequadas para oficinas empoeiradas e instalações úmidas. Se o H-Rail for exposto a procedimentos de lavagem ou fluidos de corte, informe-nos sobre o meio específico para que possamos verificar a compatibilidade da superfície antes de fazer o pedido.

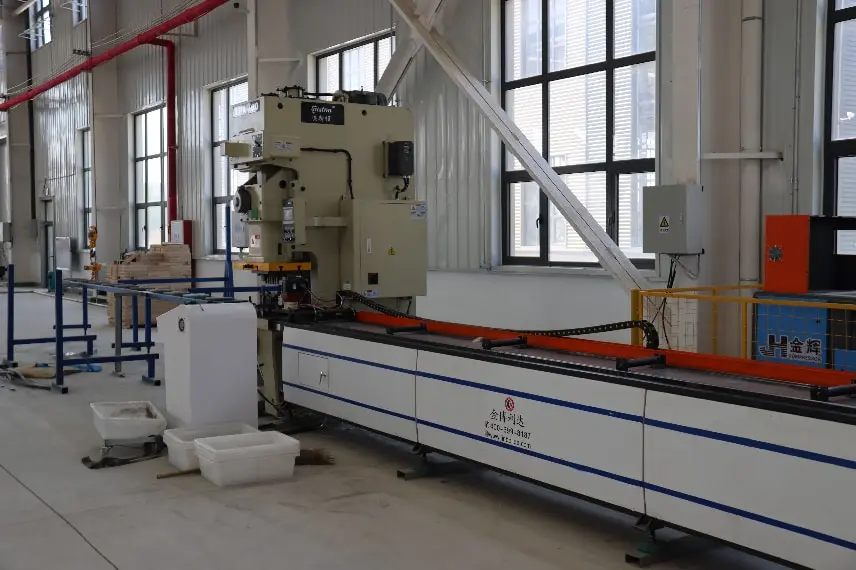

O H-Rail é fabricado em nossas próprias instalações; extrusão, usinagem e anodização são todas realizadas internamente. Nossa unidade de produção opera oito linhas de conformação de canal C, duas linhas de conformação de aço com perfil "Ji" (perfil de chapéu), duas máquinas de corte a laser de fibra de alta potência e quatro linhas de puncionamento CNC. Nosso equipamento proprietário inclui um modelo de utilidade patenteado "Máquina puncionadeira de perfil de alumínio" (ZL 2023 2 2784865.9). A planta tem capacidade anual de produção de perfis de aproximadamente 200 mil toneladas.
Exportamos para mais de 30 países e apoiamos programas de fornecimento de longo prazo para empreiteiros de projetos e fabricantes de equipamentos; a documentação de exportação e os acordos de inspeção de terceiros podem ser negociados caso a caso.
R: Somos um fabricante. A extrusão, endireitamento, usinagem e anodização rígida de nossos trilhos H são concluídos em nossa própria base de produção em Tianjin, China. Você está convidado a revisar nossos registros e certificações de fábrica.
R: O MOQ padrão é um contêiner 20GP. Podemos aceitar quantidades menores para pedidos de teste iniciais ou lotes de amostras - informe-nos as especificações de seção transversal necessárias e o comprimento total e forneceremos um orçamento adequado.
R: Sim. Corte de comprimento fixo, chanfro final, furação, rosqueamento e outros processos de acabamento são todos realizados internamente. Os trilhos estão prontos para instalação no momento da entrega, não necessitando de processamento adicional em suas instalações.
R: Nossos H-Rails foram submetidos a rigorosos testes de simulação de carga de vento e neve. Podemos realizar cálculos de carga com base em parâmetros climáticos locais e recomendar o modelo H-Rail apropriado para atender padrões internacionais como EN 1991 e ASCE 7.
R: Cada lote passa por inspeções de retidão, integridade estrutural e qualidade da superfície antes da embalagem; os mesmos padrões de aceitação são aplicados desde a amostra inicial até o recipiente final.
O perfil padrão do trilho H é compatível com a grande maioria dos grampos intermediários, terminais e fixadores de aço inoxidável disponíveis no mercado. Caso você tenha requisitos específicos para braçadeiras correspondentes, também podemos fabricar perfis personalizados criando novos moldes.
