Braçadeira de telhado

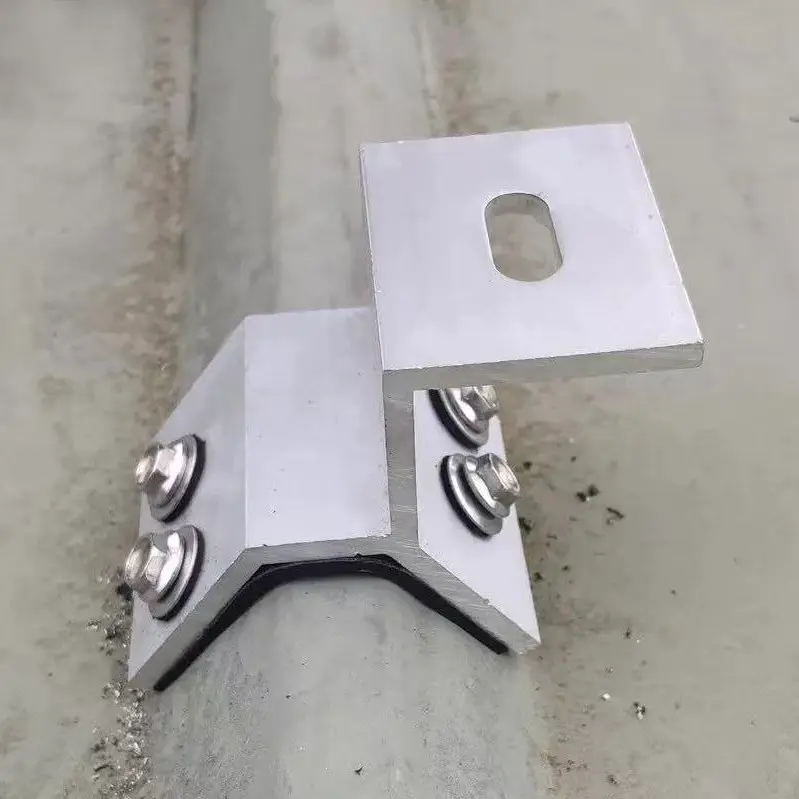

As braçadeiras para telhado fornecidas pela fábrica Guojian são adequadas para vários tipos de telhados metálicos, como painéis fixos ocultos (Jiachi), placas onduladas e sistemas de costura sobreposta. Quando combinados com os trilhos guia com ranhura em forma de C fornecidos por nossa fábrica, eles podem fixar módulos fotovoltaicos com segurança. Os grampos são equipados com dentes antiderrapantes integrados e amortecedores de borracha, que podem prevenir eficazmente arranhões na superfície das placas de aço coloridas e manter a estabilidade mesmo sob ventos fortes de até 60 metros por segundo, sem deslizar. Com nossa linha de produção de estampagem de hardware de propriedade independente, fornecemos continuamente projetos fotovoltaicos distribuídos para instalações industriais/comerciais e parques logísticos, reduzindo significativamente o custo de instalação de reformas de telhados e reduzindo efetivamente os riscos de manutenção causados ​​por vazamentos de água no futuro.

Processo de Fabricação

1. Seleção e testes de matérias-primas

Utiliza tarugos de alumínio primário GB 6005-T5. As inspeções recebidas verificam a resistência à tração, o limite de escoamento e a composição da liga Al-Mg-Si; o alumínio reciclado ou impuro é estritamente rejeitado. A resistência básica à corrosão por névoa salina é verificada e os materiais não conformes são devolvidos imediatamente.

2. Extrusão integrada de alta temperatura

Os tarugos são extrudados a uma temperatura constante de 520°C para formar o corpo da braçadeira, as garras de fixação e a base do parafuso em uma única peça. Este design contínuo e sem solda garante uma distribuição uniforme da carga e elimina o risco de falha estrutural nos pontos de solda.

3. Fresamento de dentes de engrenagem CNC de precisão

Equipamento CNC totalmente automatizado fresa uma textura antiderrapante com padrão de diamante na superfície interna de aderência. A profundidade e o passo padronizados dos dentes maximizam o atrito contra o painel do telhado, evitando deslizamentos laterais durante ventos fortes.

4. Tratamento anticorrosivo anodizado

Os grampos extrudados passam por anodização para criar uma densa camada protetora de óxido de 12 μm que veda contra ar, chuva e névoa salina. A camada de óxido integra-se ao alumínio, proporcionando resistência à corrosão duradoura mesmo nas bordas cortadas.

5. Almofada tampão integrada

Inclui uma almofada de borracha EPDM (resistente a temperaturas de -40°C a 120°C e resistente a UV). Moldado para um ajuste preciso contra a superfície de contato do grampo, ele amortece a pressão de instalação e evita que a liga de alumínio arranhe a pintura em telhas de aço coloridas ou painéis de Al-Mg-Mn.

Diretrizes de instalação e uso

1. Verificação de perfil de pré-instalação

Meça com precisão a altura das nervuras da telha de aço colorida, o espaçamento das nervuras e a largura da costura antes da instalação para selecionar o modelo de braçadeira correto.

2. Torque de aperto padrão

Aperte os parafusos com um torque padrão de 20–30 N·m usando uma chave dinamométrica.

3. Ambiente de instalação

Programe a instalação para dias secos e ensolarados; garantir que as superfícies do telhado estejam livres de água parada, óleo e poeira.

4. Especificações de layout baseado em carga

Aumente a densidade dos pontos de instalação de braçadeiras para telhados com inclinação superior a 20° ou em áreas costeiras sujeitas a fortes ventos.

5. Proibição de modificação não autorizada de componentes

É proibido lixar ou cortar a superfície anodizada dos grampos de liga de alumínio no local; quaisquer superfícies cortadas devem ser revestidas com selante anticorrosivo.

6. Requisitos de inspeção pós-instalação

As inspeções são necessárias a cada seis meses após a entrega do projeto, com foco no aperto dos parafusos e na condição dos coxins de borracha.

Áreas de aplicação

1. Logística e instalações de armazenamento em grande escala

2. Parques industriais e unidades fabris

3. Edifícios de alto padrão com cobertura de Al-Mg-Mn

4. Parques industriais costeiros e zonas de fábricas de produtos químicos

5. Projetos fotovoltaicos de coberturas metálicas no exterior

Principais preocupações do cliente

1. Preciso estocar vários tipos de braçadeiras para telhado porque diferentes fábricas usam perfis de chapa de aço de cores incompatíveis?

As braçadeiras genéricas de mercado geralmente apresentam baixa compatibilidade de perfil, causando aderências soltas ou arranhões na superfície. Oferecemos três séries principais - grampos Jiaochi (470/760/820), grampos de costura vertical Al-Mg-Mn e grampos de chapa trapezoidal - e podemos criar moldes personalizados com base em alturas e passos específicos de corrugação, fornecendo uma solução de fornecimento unificada para todo o projeto.

2. Como lidamos com a ferrugem e o deslizamento dos grampos em zonas costeiras ou químicas com forte névoa salina?

Os grampos galvanizados padrão geralmente enferrujam e quebram em três anos, e a mistura de alumínio com ferro causa corrosão eletroquímica. Nossos grampos apresentam corpo em liga de alumínio 6005-T5 com acabamento anodizado e fixadores em aço inoxidável 304; eles não apresentam manchas de ferrugem após 1.000 horas de teste de névoa salina neutra, garantindo desempenho estável em ambientes costeiros e químicos altamente corrosivos.

3. Em áreas propensas a tufões, os grampos se soltarão ou farão com que o conjunto fotovoltaico se solte?

Os grampos apresentam garras espessadas com serrilhas antiderrapantes para um ajuste perfeito contra as ondulações; testes de laboratório terceirizados confirmam uma resistência à pressão do vento de até 1,5 kPa. Combinados com porcas autotravantes anti-afrouxamento, os parafusos permanecem seguros apesar da expansão e contração térmica, e o sistema foi implantado com sucesso em vários projetos costeiros propensos a tufões, sem quaisquer incidentes de deslizamento.
