Gancho solar para telhado

O Gancho Solar para Telhado fornecido pelo Fabricante Guojian pode ser instalado sem penetrar na camada impermeável, evitando assim o risco de vazamento no telhado em sua origem. Combinado com nossos trilhos-guia com ranhura em forma de C dedicados, o sistema proporciona uma instalação leve, segura e confiável. Com nossa própria linha de produção de estampagem de acessórios para telhados e certificações completas de "três sistemas", temos ampla experiência em campos fotovoltaicos distribuídos em telhados e prestamos serviços para projetos industriais e residenciais em todo o país.

Principais preocupações do cliente

1. Causará vazamentos no telhado?

Os ganchos Guojian vêm de fábrica com almofadas à prova d'água EPDM espessadas. Os pontos de fixação alinham-se com a camada estrutural da cobertura, transferindo a carga para as terças ou vigas de madeira subjacentes; as telhas servem apenas como cobertura e não suportam peso, eliminando o risco de vazamento por furos de penetração. Testes de campo em áreas costeiras chuvosas e regiões do sul com estações chuvosas prolongadas (chuva de ameixa) não mostraram vazamentos durante cinco anos.

2. É compatível com diferentes tipos de ladrilhos?

Oferecemos várias séries de produtos: ganchos ajustáveis ​​para telhas se adaptam a várias telhas curvas de argila, enquanto os grampos de aço colorido são adequados para telhados de aço trapezoidal ou corrugado. Moldes personalizados podem ser criados com base em tipos específicos de telhas e inclinações do telhado, eliminando a necessidade de retificação ou corte no local.

3. Enferrujará em ambientes altamente corrosivos, como áreas costeiras ou industriais?

Ganchos galvanizados padrão usados ​​no interior tendem a enferrujar e quebrar dentro de 3–5 anos. Oferecemos aço inoxidável 304 para telhados padrão e aço inoxidável 316 especificamente para áreas industriais à beira-mar ou salino-alcalinas. Nossa opção de aço carbono Zinco-Alumínio-Magnésio oferece desempenho de custo superior, apresentando um revestimento autocurativo nas bordas cortadas e passando por testes de névoa salina de 1.000 horas sem mostrar manchas de ferrugem.

4. Ele atende aos padrões de resistência a tufões e cargas de neve?

O corpo do gancho é feito de chapa metálica espessada (2,0–3,0 mm) e formado por estampagem integrada, eliminando pontos fracos causados ​​por juntas. Ele passou em testes mecânicos para pressão de vento de 60 m/s e carga de neve de 1.000 N/m². Instalações de grande escala em áreas costeiras do sudeste propensas a tufões e instalações industriais nevadas no norte não mostraram casos de afrouxamento ou deformação.

Áreas de aplicação

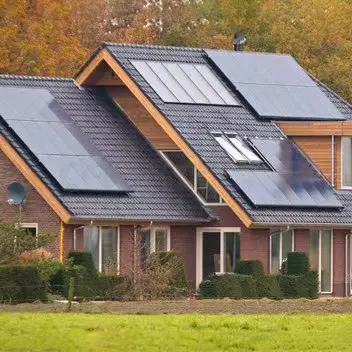

1. Fotovoltaico em telhado residencial

Adequado para casas rurais e vilas autoconstruídas com telhados envidraçados ou de telha de cimento, bem como sistemas fotovoltaicos residenciais de pequena escala (3–10 kW). O Gancho Solar para Telhado não adiciona carga excessiva ao telhado e a instalação preserva a aparência original das telhas, tornando-as ideais para projetos de retrofit fotovoltaico em toda a vila.

2. Telhados de aço com revestimento colorido industrial e comercial

Soluções fotovoltaicas distribuídas para coberturas de aço trapezoidais e corrugadas em fábricas, armazéns logísticos e parques industriais. As opções incluem ganchos penetrantes e braçadeiras não penetrantes, projetados para preservar a integridade da garantia original de impermeabilização do telhado; adequado para usinas de energia em telhados de grande escala, variando de centenas de quilowatts a vários megawatts.

3. Cenários especializados de telhados compostos

Integração fotovoltaica para edifícios de áreas cênicas com telhas de estilo antigo, conversões de telhados de concreto planos para inclinados e marquises. Ganchos ultrafinos e discretos personalizados são usados ​​para manter a estética original do edifício.

Estudos de caso de projetos do mundo real

1. Projeto fotovoltaico residencial em toda a vila em Lianzhu New Village, Heshan, Guangdong (1,07 MW)

Ganchos ajustáveis ​​de aço inoxidável da Guojian foram usados ​​em todos os telhados residenciais de telhas vidradas, especificamente adaptados para as telhas curvas de argila típicas da região de Lingnan. Nenhuma quebra de ladrilho ocorreu durante a instalação e três anos de operação não mostraram relatos de vazamentos ou corrosão; o projeto foi promovido como uma demonstração de arquitetura integrada fotovoltaica em nível provincial.

2. Cobertura fotovoltaica de aço com revestimento colorido de 1,2 MW em um grande parque logístico em Jiangsu

Ganchos de telhado de altura estendida personalizados foram usados ​​em telhados curvos de fábricas de aço para distribuir cargas pontuais; o projeto passou na verificação local de carga de tufão. O sistema gera em média 1,3 milhão de kWh anualmente, mantendo a impermeabilização da cobertura intacta e sem vazamentos.

3. Projeto de exportação em massa para sistemas fotovoltaicos residenciais em telhados no Vietnã

Gancho solar para telhado personalizado projetado para telhados planos do sudeste asiático, exportado junto com kits completos de perfis de montagem. O projeto cobre mais de mil telhados residenciais e está adaptado ao clima local de alta temperatura e alta pluviosidade.

Precauções de instalação e uso

1. Requisitos de ponto de fixação

A base do gancho deve ser ancorada em terças do telhado (madeira ou aço) ou vigas de concreto. É proibida a ancoragem exclusiva nos ladrilhos ou na camada de impermeabilização superficial para evitar fissuras ou desprendimentos dos ladrilhos causados ​​por cargas prolongadas.

2. Especificações de impermeabilização

Limpe a poeira após a perfuração, injete selante resistente às intempéries no furo e fixe o conjunto com uma junta à prova d'água EPDM. Após o reposicionamento das telhas, mantenha a inclinação de drenagem original e certifique-se de que os canais de drenagem da cobertura permaneçam desobstruídos.

3. Especificações de espaçamento e carga

Cada módulo fotovoltaico é emparelhado com 2–4 ganchos para telhado; a densidade do gancho deve ser aumentada para inclinações de telhado superiores a 25° ou em áreas costeiras sujeitas a fortes ventos. A instalação deve seguir rigorosamente os desenhos de layout de carga fornecidos por nós.

Garantias de transação

1) Garantia de qualificação: Um conjunto completo de certificações – ISO9001 (Qualidade), ISO14001 (Ambiental) e ISO45001 (Saúde Ocupacional) – juntamente com um certificado empresarial de crédito de grau 3A e relatórios de inspeção de material de fábrica são fornecidos com a remessa para atender aos requisitos de licitação e licitação.

2) Garantia de controle de qualidade: Inspeção de qualidade em quatro estágios - teste de matéria-prima de entrada, verificação dimensional de puncionamento CNC, amostragem de névoa salina anticorrosão e teste de simulação de carga mecânica. Cada lote de produto é rastreável para eliminar desvios dimensionais e defeitos de revestimento.

3) Garantia de Entrega: Os contratos de fornecimento especificam datas de entrega claras, com penalidades aplicadas por atrasos; 10.000 toneladas de estoque de especificações padrão são mantidas e projetos urgentes recebem prioridade de produção.

4) Suporte técnico no local: Engenheiros podem ser enviados para fornecer orientação de instalação no local para projetos domésticos de grande escala (nível de megawatts); para projetos no exterior, fornecemos documentação técnica totalmente em inglês e instruções remotas em vídeo.

5) Suporte de O&M de longo prazo: Para usinas fotovoltaicas mais antigas que estão em operação há anos, oferecemos ganchos de reposição e acessórios de hardware com desconto, bem como orientação técnica para manutenção e reparo de sistemas fotovoltaicos de telhado.
