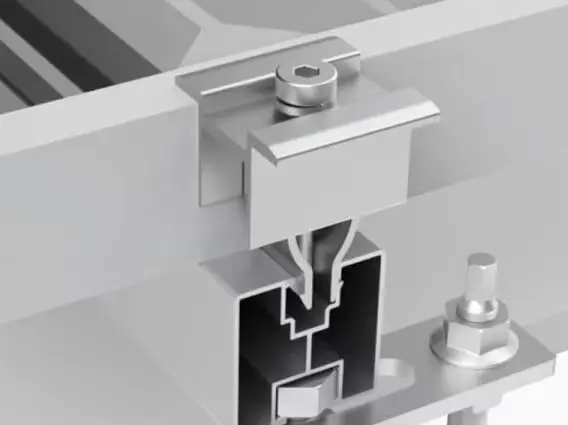

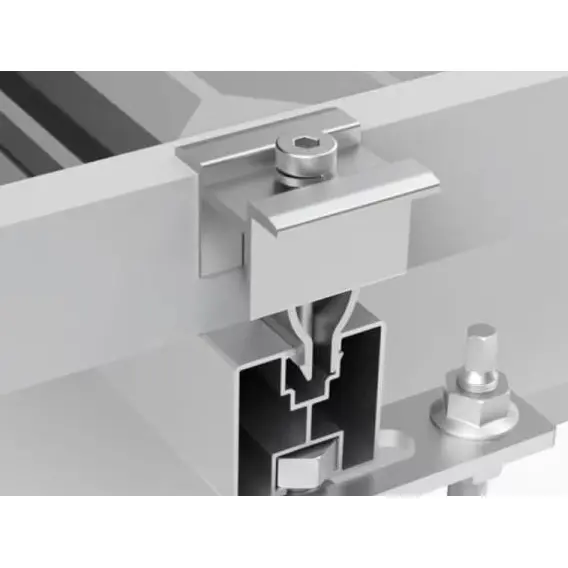

Encaixe de pressão para montagem solar

Os acessórios de pressão para montagem solar fornecidos pela Guojian são adequados para molduras fotovoltaicas que variam de 30 mm a 55 mm e são perfeitamente compatíveis com os trilhos guia tipo C, tipo Z, tipo U e zinco-alumínio-magnésio produzidos por nossa fábrica. A superfície é tratada com anodização, oferecendo excelente resistência à corrosão, e é adequada para diversos cenários de aplicação, como usinas terrestres, sistemas distribuídos em telhados e projetos complementares fotovoltaicos agrícolas.

Principais vantagens do produto

1. Solução OEM integrada com especificações perfeitamente adaptadas aos componentes

2. Construção em liga de alumínio 6005-T5 extrudada de uma só peça para alta resistência estrutural

3. Almofadas de amortecimento EPDM resistentes às intempéries para proteger as estruturas dos módulos

4. Ampla faixa de fixação compatível com todos os tipos de módulos fotovoltaicos

5. Acabamento anodizado para resistência à corrosão de longa duração e durabilidade externa

6. Inclui fixadores anti-afrouxamento de aço inoxidável 304 para evitar ferrugem e gripagem

7. Produzido em massa em linhas automatizadas, garantindo fornecimento estável para projetos de grande escala

Cenários de aplicação

1. Centrais fotovoltaicas montadas no solo em grande escala

Bases fotovoltaicas de classe megawatt em grande escala em planícies, áreas montanhosas ou desertos; emparelhado com trilhos de canal C galvanizados a quente ou revestidos com Zn-Al-Mg; usa grampos intermediários e terminais para montagem segura do conjunto com excelente resistência ao vento, neve e carga.

2. Fotovoltaica em telhados comerciais e industriais (C&I)

O encaixe de pressão de montagem solar é projetado em telhas de aço coloridas ou telhados planos de concreto; braçadeiras leves de alumínio reduzem a carga geral do telhado; compatível com vários layouts de array; fácil instalação sem comprometer a impermeabilização do telhado.

3. Projetos fotovoltaicos ecocomplementares

Estações fotovoltaicas agrivoltaicas, de pesca, de pastoral e de campos salinos; Trilhos de Zn-Al-Mg combinados com braçadeiras de alumínio resistentes à corrosão suportam solo salino-alcalino e ambientes de alta umidade (por exemplo, sobre viveiros de peixes).

4. Carports fotovoltaicos e estufas inteligentes

Carports fotovoltaicos com estrutura de aço e estufas fotovoltaicas agrícolas; compatível com suportes de inclinação e rastreamento ajustáveis; uso flexível de grampos longos e curtos para ajustar o espaçamento dos módulos.

5. Projetos fotovoltaicos no exterior

Projetos fotovoltaicos residenciais e de C&I no Sudeste Asiático, Europa e África; Manuais de instalação em inglês disponíveis; especificações de resistência à corrosão adequadas para climas chuvosos ou costeiros; kits completos de sistemas de montagem disponíveis para exportação.

Diretrizes de instalação e uso

1. Cumprimento estrito das especificações de torque

Torque < 18 N·m: Força de fixação insuficiente; os módulos podem escorregar ou gerar ruído durante ventos fortes. Torque > 25 N·m: A pressão excessiva deforma a estrutura do módulo, causando microfissuras no vidro e subsequente degradação da potência.

2. Não omita as almofadas de amortecimento EPDM

O contato direto de metal com metal sem almofada risca a estrutura anodizada e causa corrosão eletroquímica; a infiltração prolongada de água da chuva causa ferrugem e danos à estrutura.

3. Não misture fixadores de materiais diferentes

As braçadeiras de alumínio não devem ser combinadas com parafusos de aço carbono; o contato entre o alumínio e o ferro na presença de água da chuva causa corrosão eletroquímica, levando a fixadores emperrados ou quebrados em curto prazo.

4. Não corte ou triture os corpos dos grampos no local

A retificação danifica a camada anodizada anticorrosiva, fazendo com que as bordas cortadas enferrujem rapidamente; se forem necessários ajustes de tamanho, solicite peças personalizadas não padronizadas da fábrica com antecedência.

5. Compatibilidade da espessura da estrutura do módulo

Evite estritamente o uso de grampos de aperto estreito em armações excessivamente grossas; isso cria uma lacuna entre o grampo e a estrutura, concentrando a tensão e provavelmente esmagando o módulo.

6. Instalação em baixa temperatura ou clima úmido

A instalação não é recomendada para montagem solar quando as temperaturas estão abaixo de 0°C; baixas temperaturas endurecem a almofada EPDM, reduzindo o desempenho do amortecimento e arriscando danos à estrutura do módulo. Certifique-se de que as telhas e os trilhos de montagem estejam secos antes da instalação após a chuva.

7. Inspeção e manutenção pós-instalação

Realizar inspeções de rotina semestralmente; reinspecionar a cada três meses para projetos solares costeiros ou pesqueiros. Execute verificações abrangentes do aperto dos parafusos e do envelhecimento das pastilhas após tufões ou fortes tempestades de neve.

8. Requisitos de armazenamento e proteção

Armazene os grampos desinstalados em um armazém seco, dentro de caixas lacradas e à prova de umidade; evite a exposição direta à luz solar ou à chuva para evitar o envelhecimento prematuro e a falha das almofadas de borracha.
