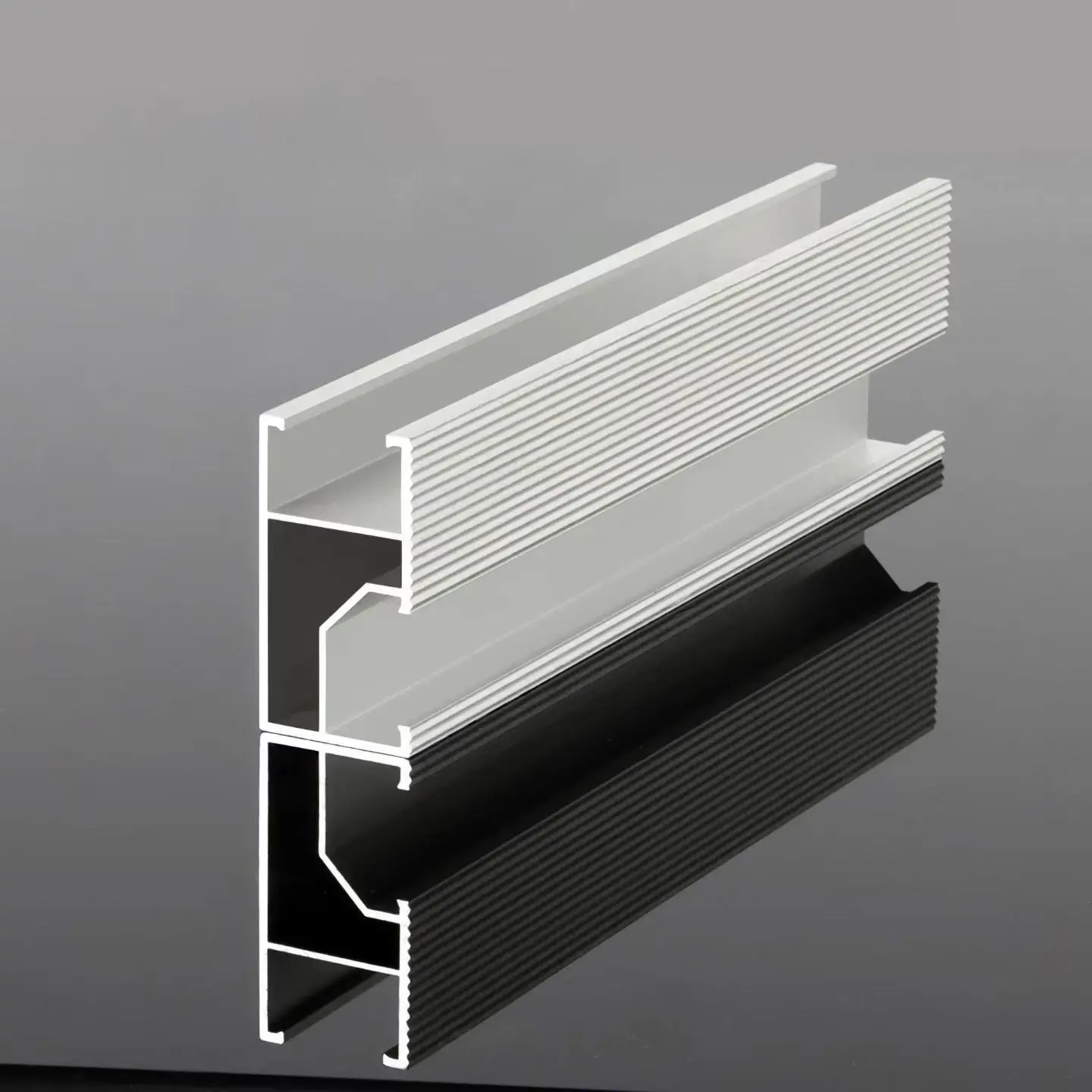

Trilho guia não padrão

Projetamos os perfis personalizados de trilhos-guia não padronizados com base na geometria específica do telhado, em vez de selecioná-los em uma lista de inventário padrão. Laminamos os perfis necessários usando aço S350GD de alta resistência, incorporando ranhuras em T padrão que permanecem compatíveis com grampos intermediários, grampos finais e porcas deslizantes disponíveis no mercado; estes são fornecidos com revestimentos galvanizados por imersão a quente ou Zn-Al-Mg. As operações de projeto de perfil, perfilagem, puncionamento e corte no comprimento são realizadas em nossa própria fábrica em Tianjin, China.

Tipos de telhado aplicáveis

Coberturas metálicas trapezoidais e com costura vertical com geometrias únicas:

Cenários comuns incluem perfis não convencionais trapezoidais ou de costura vertical e alturas de nervuras que excedem as faixas padrão, onde as bases dos trilhos C/U padrão interfeririam nas nervuras do telhado, impedindo-as de ficarem planas.

Telhados curvos, arqueados ou escalonados:

Em telhados com mudanças de curvatura ou elevação, os trilhos padrão com perfis fixos deixariam lacunas ou forçariam a torção das estruturas do módulo. Perfis personalizados de trilho-guia não padrão permitem que cada ponto de montagem seja posicionado na altura exata necessária.

Layouts com restrição de espaço:

Situações que envolvem alturas de montagem baixas, equipamentos de telhado penetrando no conjunto ou módulos colocados em ângulos de inclinação especiais. Perfis de trilhos personalizados podem ser rasos ou moldados para eliminar obstáculos, eliminando a necessidade de redesenhar todo o conjunto apenas para acomodar um perfil padrão.

Retrofit fotovoltaico para instalações industriais existentes:

Onde as terças existentes são fixas e imóveis, os perfis do trilho-guia não padrão projetados para corresponder ao espaçamento das terças existentes permitem que o novo conjunto seja montado diretamente na estrutura original sem corte ou reforço.

Principais vantagens e razões subjacentes

Perfis adaptados à cobertura, poupando tempo de mão-de-obra:

Os perfis são projetados especificamente para o formato das nervuras do telhado, posições das terças e ângulos dos módulos. Na entrega, os trilhos são componentes prontos para instalação, em vez de soluções comprometidas. Isto se traduz em economias significativas na mão de obra no local, eliminando a necessidade de corte, retificação ou calços no telhado e reduzindo drasticamente paradas inesperadas de trabalho.

Maior eficiência estrutural para a mesma quantidade de aço:

A seção transversal do trilho-guia não padronizado permite que o material seja posicionado exatamente onde atua o momento fletor; para o mesmo peso, proporciona um momento de inércia maior do que as seções padrão. Quando a carga do telhado é uma restrição, a mesma lógica se aplica ao contrário: a seção pode ser tornada mais leve para controlar a carga permanente em telhados envelhecidos.

Ranhuras em T padrão retidas na superfície de fixação:

Independentemente do perfil externo, a superfície de fixação mantém ranhuras em T padrão. Grampos intermediários, grampos finais e porcas deslizantes disponíveis comercialmente podem ser usados ​​normalmente, e o restante da lista de materiais permanece inalterado. Suas ferramentas de instalação e estoque de braçadeiras existentes permanecem utilizáveis.

Formação de passagem única e fornecimento estável:

A seção é formada por laminação contínua de tiras de aço em uma única passagem, garantindo retilineidade consistente e repetibilidade entre lotes – o décimo contêiner corresponderá à amostra aprovada.

Opções de revestimento com base na vida útil:

O trilho-guia não padrão tem opções de galvanizado por imersão a quente (Z275) e Zinco-Alumínio-Magnésio (ZAM80–150) disponíveis. Zinco-Alumínio-Magnésio oferece capacidade de autocura nas bordas cortadas e resistência superior à névoa salina em comparação com a galvanização convencional; portanto, recomendamos-lo para áreas costeiras e locais industriais com alta umidade. As garantias de resistência à corrosão são de 15 anos para galvanizados por imersão a quente e 25 anos para Zinco-Alumínio-Magnésio.

Especificações do produto

Item	Especificação de referência	Observação
Material	Aço formado a frio S350GD / S450GD	Tira de aço de alta resistência, perfilada
Revestimento	Z275 galvanizado por imersão a quente ou Zn-Al-Mg ZAM80–150	Selecionado por projeto
Grossura	1,2 / 1,5 / 2,0 / 2,5 mm	1,2–1,5 mm típico para seções planas
Altura da seção	40/45/50/60/80mm	Seções personalizadas para projetar
Largura do flange	30/35/40mm	Compatível com grampos de módulo
Slot	Slot T ou slot aberto	Para porcas deslizantes padrão
Comprimento	3/4/6 m, cortado no comprimento certo	Otimizado para transporte e corte
Peso unitário	Aprox. 1,2–3,5 kg/m	Depende da seção e espessura
Módulos compatíveis	Módulos c-Si comuns, 500–700 W	Paisagem ou retrato
Máx. extensão de suporte	1,0–1,5m	Sujeito a cálculo estrutural; seções simples inferiores
Quantidade mínima	1 × contêiner 20GP; pedidos de teste menores negociáveis	—
Tempo de espera	7–15 dias úteis após o depósito recebido	—
Termos comerciais	FOB/CFR/CIF	—

Precauções de instalação e uso

Os caminhos de carga são determinados pela seção transversal específica projetada para o projeto; portanto, os protocolos de instalação para esses trilhos-guia não padronizados são mais rígidos do que para os trilhos padrão. Exigimos que cada equipe de instalação cumpra os cinco pontos a seguir:

1. Não inverta a orientação da ranhura em relação à direção de instalação – a orientação incorreta altera a seção transversal de suporte de carga e reduz a capacidade de carga.

2. Aperte os parafusos estritamente de acordo com o torque de projeto; o torque excessivo nas áreas de paredes finas da seção personalizada pode causar esmagamento local.

3. A emenda do trilho deve utilizar conectores personalizados projetados para esta seção específica; conectores de trilho padrão são incompatíveis com esta geometria.

4. Instale juntas isolantes nos pontos de contato entre metais diferentes para evitar corrosão eletroquímica; garantir que os fixadores sejam compatíveis com o revestimento (galvanizado por imersão a quente ou zinco-alumínio-magnésio).

5. Não pise nas seções de paredes finas no meio do vão dos trilhos; cargas concentradas do tráfego de pedestres podem causar deformação.

Fabricação e Controle de Qualidade

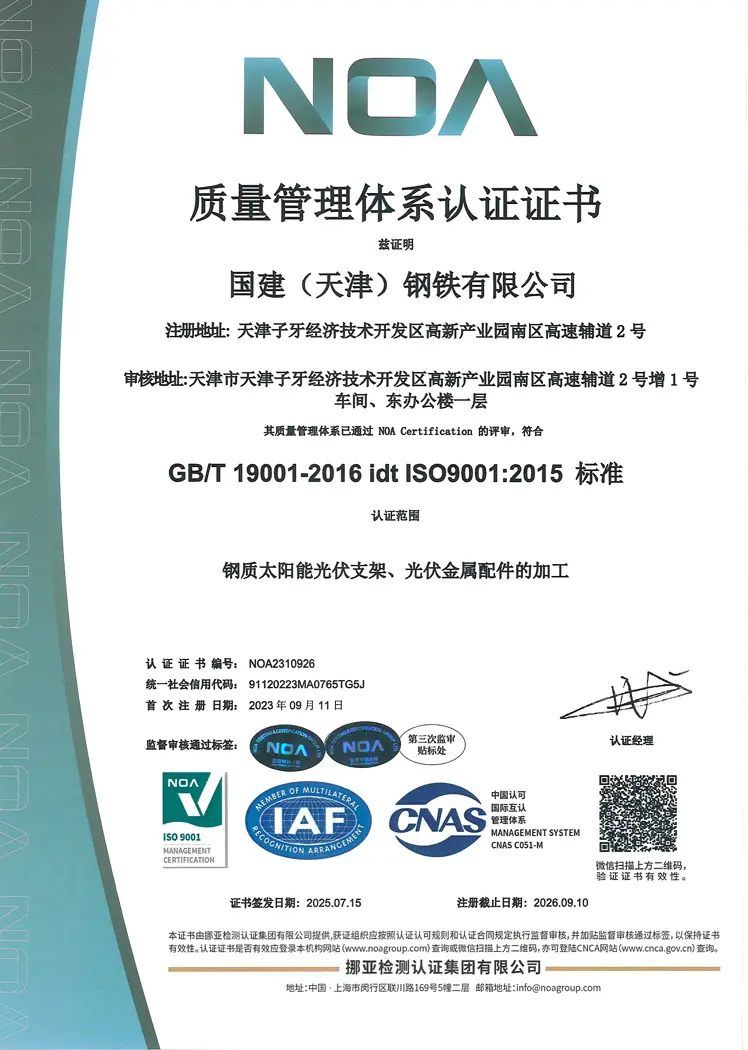

Nossa empresa implementa um processo de controle de qualidade em três estágios: inspeção de tiras de aço e materiais de revestimento recebidos (verificação de grau, espessura e peso do revestimento); medição em linha de dimensões transversais e retilinidade durante a perfilagem; e inspeção final da precisão da seção transversal, retilineidade e condição da superfície antes de embalar cada lote. Nossos sistemas de gestão de qualidade e ambiental são certificados pela ISO 9001, ISO 14001 e ISO 45001; o escopo da certificação abrange estruturas de montagem fotovoltaicas de aço e acessórios fotovoltaicos de metal.

Perguntas frequentes (FAQ)

Q1: Quais informações você precisa de nós para fornecer uma cotação para trilhos com perfil personalizado?

R: Exigimos desenhos de telhas ou terças (ou um esboço dimensionado da seção transversal), dimensões e layout do módulo e o vão de suporte planejado. Com base nisso, confirmaremos a seção transversal, as especificações do revestimento e o peso unitário antes de fornecer um orçamento. Amostras ou seções transversais do primeiro artigo podem ser produzidas antes da produção em massa.

Q2: Você é um fabricante ou uma empresa comercial?

R: Somos um fabricante. A formação de rolos, puncionamento, processamento de corte longitudinal e gerenciamento de revestimento são todos realizados em nossas próprias instalações de produção em Tianjin, China. Você está convidado a revisar nossos registros e certificados de fábrica.

Q3: Como devo escolher entre revestimentos galvanizados por imersão a quente e zinco-alumínio-magnésio?

R: Para a maioria das aplicações de coberturas interiores, Galvanizado por imersão a quente (Z275) é suficiente. Para ambientes corrosivos costeiros, de alta umidade ou industriais, recomendamos Zinco-Alumínio-Magnésio, pois oferece proteção superior nas bordas e resistência à névoa salina. Os termos de garantia diferem respectivamente: 15 anos para Galvanizado por Imersão a Quente e 25 anos para Zinco-Alumínio-Magnésio.

P4: É necessário um pedido de contêiner completo para perfis personalizados?

R: A quantidade mínima padrão do pedido é um contêiner de 20GP. Para pedidos de teste iniciais ou lotes de amostras de novos perfis, podemos aceitar quantidades menores; basta fornecer o desenho do perfil e o comprimento total, e faremos o orçamento de acordo.

Q5: Este trilho é compatível com grampos e fixadores padrão?

R: Depende das especificações do perfil do trilho-guia não padrão. Os perfis modificados padrão são compatíveis com os grampos convencionais e fixadores de aço inoxidável disponíveis no mercado; para perfis especiais, fornecemos braçadeiras e conectores correspondentes para garantir compatibilidade durante a instalação no local.
