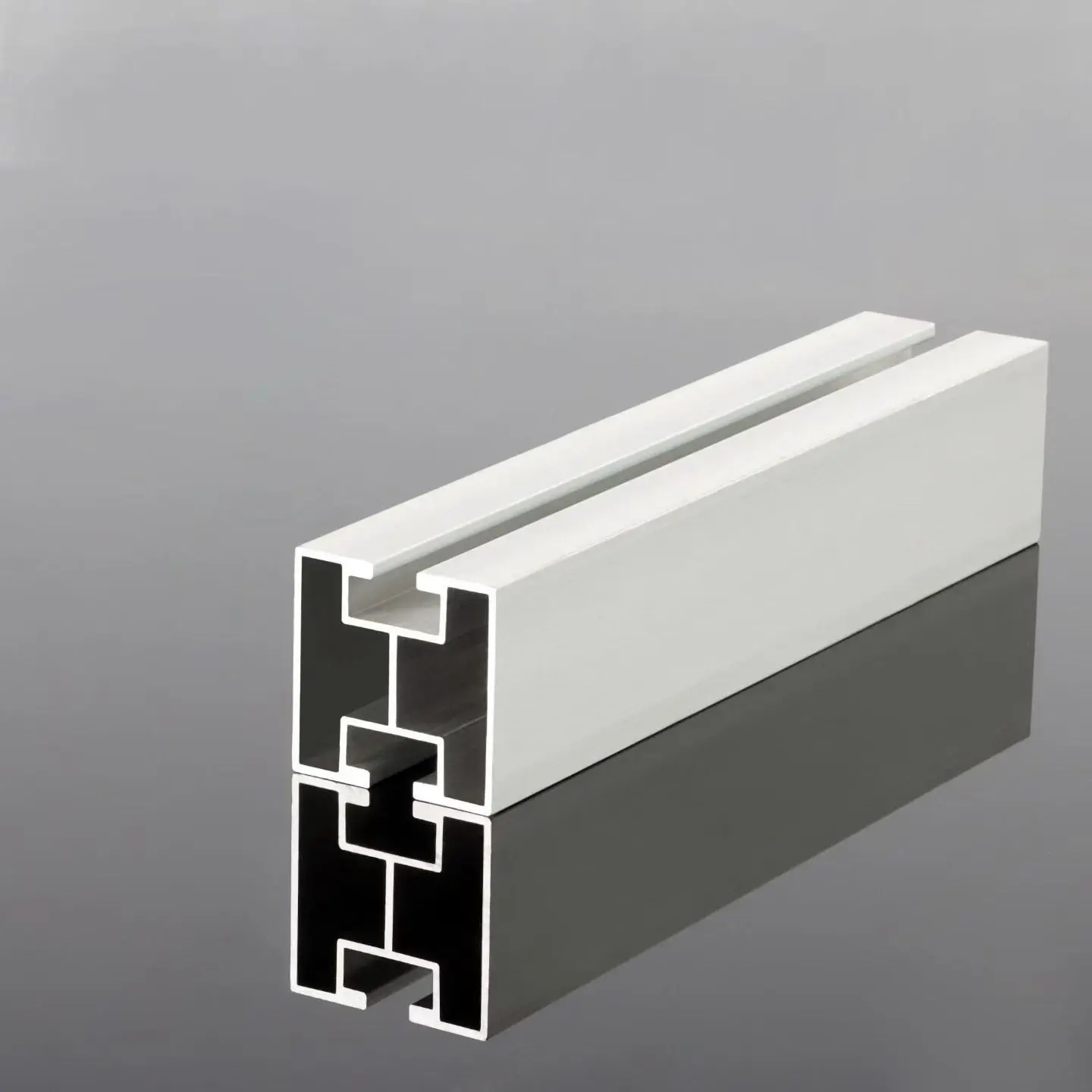

Os trilhos que parecem idênticos nos projetos podem se comportar de maneira muito diferente quando instalados em uma matriz em uma superfície inclinada: o espaçamento das terças aumenta e os caminhos de carga se deslocam, fazendo com que o perfil reto se curve ou deforme gradualmente entre os suportes. Essa deformação geralmente leva ao desalinhamento do módulo e a grampos soltos ao longo do tempo; trilhos-guia reforçados são projetados especificamente para resolver esse problema. A Guojian os fabrica usando um processo integrado de conformação a frio com nervuras longitudinais contínuas, tornando o reforço parte integrante do próprio aço.
As nervuras têm uma única finalidade: aumentar a resistência do perfil à flexão e à torção sem duplicar o peso. Como os trilhos são formados a frio em uma única passagem, as nervuras correm continuamente ao longo de todo o comprimento; a ausência de soldas nos pontos de reforço elimina áreas propensas a ferrugem ou rachaduras prematuras sob cargas cíclicas de vento. Simplificando, o aço adicional é estrategicamente colocado exatamente onde é necessário para neutralizar os momentos fletores.
A seleção do material e do revestimento é baseada nas condições do local e não no hábito. Os revestimentos de zinco-alumínio-magnésio (ZAM) formam uma densa camada protetora que pode migrar para cobrir bordas cortadas, tornando os trilhos-guia reforçados revestidos com ZAM a escolha recomendada para projetos costeiros, pesqueiros-solares e de marés. A galvanização por imersão a quente continua sendo uma solução econômica para usinas de energia internas padrão, enquanto opções de “aço preto” (sem revestimento) estão disponíveis para compradores que preferem aplicar seus próprios tratamentos de superfície posteriormente.
O perfil reforçado integrado oferece maior capacidade de carga por quilograma. Isto permite que os projetos de telhados aumentem a resistência estrutural e, ao mesmo tempo, mantenham o peso morto sob controle – um benefício direto quando as margens de carga do edifício são estreitas.
ZAM para ambientes de alta umidade ou névoa salina, galvanização por imersão a quente para usinas de energia padrão e aço preto para projetos que exigem revestimento local. A versão ZAM vem com garantia anticorrosiva de 25 anos, a versão galvanizada a quente com 15 anos, e a própria estrutura tem garantia de 10 anos.
A seção transversal em forma de canal do trilho-guia reforçado acomoda diretamente os parafusos T; as posições dos componentes podem ser ajustadas deslizando-os ao longo do trilho, eliminando a necessidade de nova perfuração. Os grampos e conectores correspondentes vêm de nossas próprias linhas de produção, eliminando efetivamente um fornecedor inteiro de sua cadeia de instalação.
Puncionamento, corte e soldagem são concluídos internamente de acordo com os desenhos. Os trilhos reforçados estão prontos para instalação imediata na chegada, minimizando retificação, corte e retoques de proteção contra corrosão no local – cruciais para usinas de energia em montanhas remotas, onde cada hora de trabalho economizada se traduz em economia real de custos.
| Item | Especificação |
|---|---|
| Material | Aço carbono formado a frio |
| Estrutura | Seção formada a frio integrada + nervuras integrais contínuas |
| Opções de revestimento | Zinco-Alumínio-Magnésio (ZAM) / Galvanizado por imersão a quente / Acabamento preto (sem revestimento) |
| Espessura máxima | 12mm |
| Seção | Seção personalizada por desenhos do cliente |
| Comprimento | Corte no comprimento conforme desenhos |
| Fixação | Slot compatível com parafusos T; braçadeiras e conectores intermediários/extremais autoproduzidos |
| Garantia | Garantia anticorrosiva: 25 anos para ZAM, 15 anos para galvanizados a quente; Garantia estrutural: 10 anos |
| Quantidade mínima | 1 × contêiner 20GP; ordens de teste negociáveis |
| Tempo de espera | 7 a 15 dias úteis após o recebimento do depósito |
| Termos comerciais | FOB/CFR/CIF |
Os trilhos-guia reforçados são projetados para locais onde os perfis padrão se aproximam dos seus limites de carga. As aplicações abaixo cobrem os cenários de carga que encontramos com mais frequência.
Terreno ondulado leva a cargas irregulares de vento e neve. O perfil reforçado garante que o conjunto permaneça reto em vãos variados – a razão pela qual os grampos permanecem seguros mesmo no segundo e terceiro anos de operação.
Ambientes ao ar livre, flutuações diurnas significativas de temperatura e condições de solo úmido aceleram a corrosão. O revestimento ZAM resiste a estas tensões ambientais, enquanto o perfil reforçado suporta as cargas adicionais associadas a vãos mais longos sobre água ou culturas.
A névoa salina representa o teste final para os trilhos. Aqui, o perfil reforçado e espesso resiste à pressão do vento, enquanto o revestimento ZAM retarda a corrosão de fora para dentro; como ambas as demandas são críticas, recomendamos especificar ambos os recursos.
Os sistemas de eixo único e de eixo duplo sujeitam os trilhos a cargas repetitivas ao longo do dia. Os perfis padrão tendem a deformar-se sob estas condições, enquanto os perfis reforçados são projetados especificamente para suportar cargas cíclicas.
Estruturas flexíveis de grandes vãos exigem que os trilhos mantenham sua forma com suporte mínimo subjacente. A rigidez estrutural – e não apenas a resistência – é o fator chave para garantir que os módulos mantenham o ângulo de inclinação projetado. Plantas solares comerciais e industriais em telhados: Os limites de carga do telhado restringem o peso próprio, tornando essencial maximizar a resistência por quilograma – precisamente o que a geometria das nervuras oferece em operações longas e contínuas.
Empilhar em suportes elevados em local coberto e ventilado; use proteção de borda durante o manuseio para evitar arranhões no revestimento ou deformação da seção antes da instalação.
Rebarbe todas as bordas cortadas e aplique um revestimento de retoque anticorrosivo. Posicione os furos para evitar as costelas; nunca triture a costela em si - a costela é a fonte de força, portanto, triturá-la anula o propósito de comprar este trilho.
Utilize apenas trilhos retos e não danificados; aperte os fixadores de acordo com as especificações de torque padrão e deixe folgas de expansão nas juntas, conforme necessário. Para projetos em áreas montanhosas, planas ou costeiras, certifique-se de que a fundação esteja estável antes de montar os trilhos-guia reforçados.
Inspecione periodicamente os parafusos, a deformação da seção e a condição do revestimento; encurtar os intervalos de inspeção para ambientes expostos à névoa salina. Não exceda as cargas projetadas ao montar equipamentos auxiliares e retoque imediatamente qualquer dano ao revestimento.
R: Deixe as condições do local decidirem. Para projetos costeiros, de pesca solar ou de marés, recomendamos ZAM - o revestimento protege as bordas cortadas e resiste à corrosão por névoa salina, apoiado por uma garantia anticorrosão de 25 anos. Para plantas interiores padrão, a galvanização por imersão a quente oferece excelente relação custo-benefício com garantia anticorrosão de 15 anos.
R: Sim. As seções personalizadas são uma parte padrão do nosso negócio: laminamos a frio de acordo com os desenhos (até 12 mm de espessura) e completamos a perfuração, corte e soldagem internamente, para que o produto esteja pronto para instalação na entrega.
R: Oferecemos garantia anticorrosiva de 25 anos para versões ZAM, 15 anos para versões galvanizadas por imersão a quente e garantia estrutural de 10 anos para o sistema de montagem.
R: Um contêiner 20GP comporta aproximadamente 2 MW de aço do sistema de montagem, enquanto um contêiner 40HQ comporta cerca de 4–5 MW. Os trilhos são agrupados e protegidos para transporte marítimo; pedidos experimentais de pequenos lotes para projetos iniciais podem ser negociados.
R: A fábrica é certificada pelos padrões ISO 9001, ISO 14001 e ISO 45001; relatórios de cálculo estrutural e relatórios de testes de terceiros estão disponíveis. Informe-nos o mercado de destino para que possamos confirmar a documentação específica necessária.
