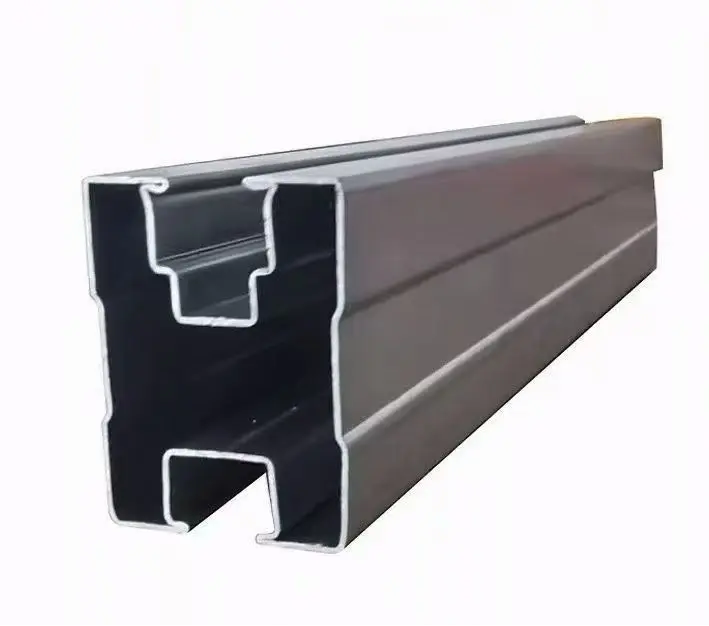

Os trilhos guia de zinco-alumínio-magnésio são trilhos de montagem fotovoltaicos (PV) de aço formados a frio. Fabricados a partir de tiras de aço revestidas com Zn-Al-Mg S350GD por meio de laminação a frio, eles são moldados diretamente em perfis ranhurados para instalação fotovoltaica, eliminando a necessidade de galvanização por imersão a quente pós-formação. O revestimento consiste em uma liga ternária de zinco, alumínio e magnésio; uma película protetora densa e passivante se forma nas bordas cortadas e em áreas com arranhões ou amassados, proporcionando proteção autocurativa. Esses trilhos são compatíveis com a grande maioria dos módulos fotovoltaicos do mercado e suportam corte, perfuração e montagem no local.
Os trilhos-guia de zinco-alumínio-magnésio oferecem excelente resistência à névoa salina e proteção autocurativa nas bordas cortadas. Isso reduz os custos de manutenção associados à remoção de ferrugem, retoques anticorrosivos e substituição de perfis durante a vida útil operacional do projeto, resultando em um custo total de propriedade (TCO) superior ao longo do ciclo de vida de 25 a 30 anos em comparação com trilhos galvanizados por imersão a quente padrão.
Como o material base é pré-revestido com a liga Zn-Al-Mg, nenhuma galvanização por imersão a quente é necessária após a conformação a frio. Isto elimina o tempo perdido em filas para serviços de galvanização externa e transporte associado, ao mesmo tempo que elimina uma etapa externa de processamento anticorrosivo. Consequentemente, os cronogramas de entrega para grandes pedidos são mais controláveis, alinhando-se melhor com os marcos da construção e evitando atrasos no projeto causados por gargalos no processamento anticorrosão.
O material base de aço oferece maior resistência mecânica do que os trilhos de liga de alumínio da mesma seção transversal; para aplicações de longo vão, não há necessidade de aumentar o tamanho da seção transversal do perfil, controlando assim os custos de material. Embora o preço unitário da matéria-prima seja superior ao do aço galvanizado por imersão a quente padrão, o material evita falhas prematuras e retrabalhos dispendiosos em ambientes altamente corrosivos.
Para projetos em áreas costeiras ou industriais, esses trilhos mitigam o risco de paradas e manutenções de plantas causadas por falhas de corrosão na estrutura de montagem, garantindo receita contínua de geração de energia. Para investidores e empreiteiros de EPC que buscam retornos estáveis e de longo prazo, isso minimiza as perdas de geração devido a falhas crescentes na estrutura e salvaguarda o retorno sobre o investimento (ROI) do projeto.
Você pode solicitar nossos trilhos-guia Zn-Al-Mg,Trilhos H, trilhos de guia não padronizadose conjuntos completos de braçadeiras e chumbadores em uma única transação. Isto minimiza os custos de comunicação associados ao gerenciamento de vários fornecedores, garante uma fonte unificada e padrões de qualidade consistentes, evita incompatibilidades dimensionais entre componentes de diferentes fabricantes e reduz o retrabalho no local. Também agiliza os processos de aquisição, como reconciliação, desembaraço aduaneiro e logística.
| Item de parâmetro | Especificação Técnica |
|---|---|
| Grau do substrato | Tira de aço zinco-alumínio-magnésio S350GD+ZM |
| Composição do Revestimento | Revestimento de liga ternária de zinco-alumínio-magnésio |
| Peso Comum do Revestimento | 275g/㎡ (ajustável de acordo com os requisitos do projeto) |
| Espessura da parede do perfil | 1,0 mm /1,2 mm /1,5 mm (personalizável) |
| Tamanhos de seção comuns | 41×41, 40×60, trilho de calha tipo C; seções de formato especial disponíveis mediante solicitação |
| Comprimento de entrega padrão | 4m, 6m, comprimento de corte fixo arbitrário suportado |
| Módulos Compatíveis | Todos os tipos de módulos fotovoltaicos monocristalinos, PERC e TOPCon |

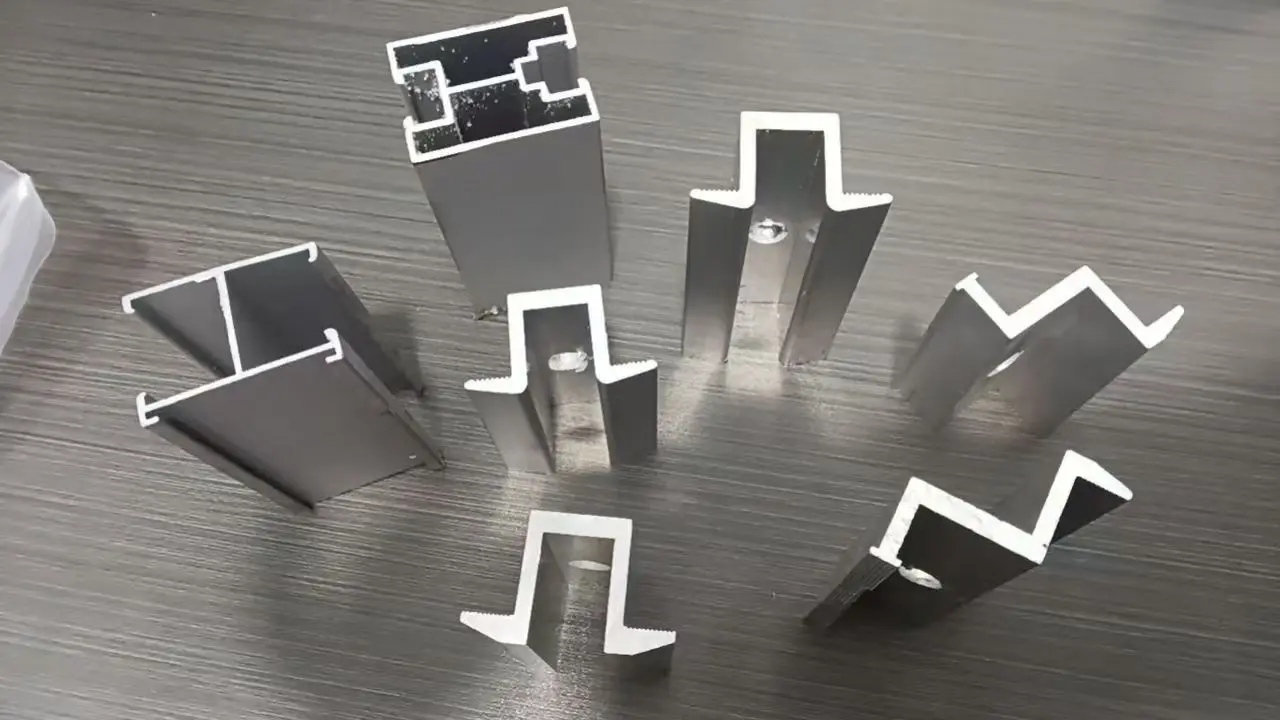

| Acessórios de suporte padrão | Grampos intermediários, grampos finais, fixadores de aço inoxidável, componentes de aterramento |
| Cenários de aplicação | Telhados comerciais e industriais, centrais fotovoltaicas montadas no solo, garagens fotovoltaicas; ambientes costeiros, de alta umidade e chuva ácida industrial corrosivos |
| Padrões de Execução | EN10346, padrões chineses GB/T, certificados de materiais disponíveis |
Os produtos ferroviários-guia de Zinco-Alumínio-Magnésio da Guojian Steel foram exportados a granel para mais de trinta países e regiões, incluindo Sudeste Asiático, Oriente Médio, Ásia Central e Europa.
Adequado para sistemas fotovoltaicos distribuídos em ilhas (alta temperatura e umidade) e projetos de telhados C&I (comerciais e industriais); fornecimento em massa de trilhos com fenda padrão de Zn-Al-Mg e kits completos de acessórios.
Trilhos guia de zinco-alumínio-magnésio com revestimentos espessados de Zn-Al-Mg são fornecidos para suportar altas temperaturas e ambientes arenosos/empoeirados, adequados para plantas fotovoltaicas montadas no solo e projetos de garagem fotovoltaica.

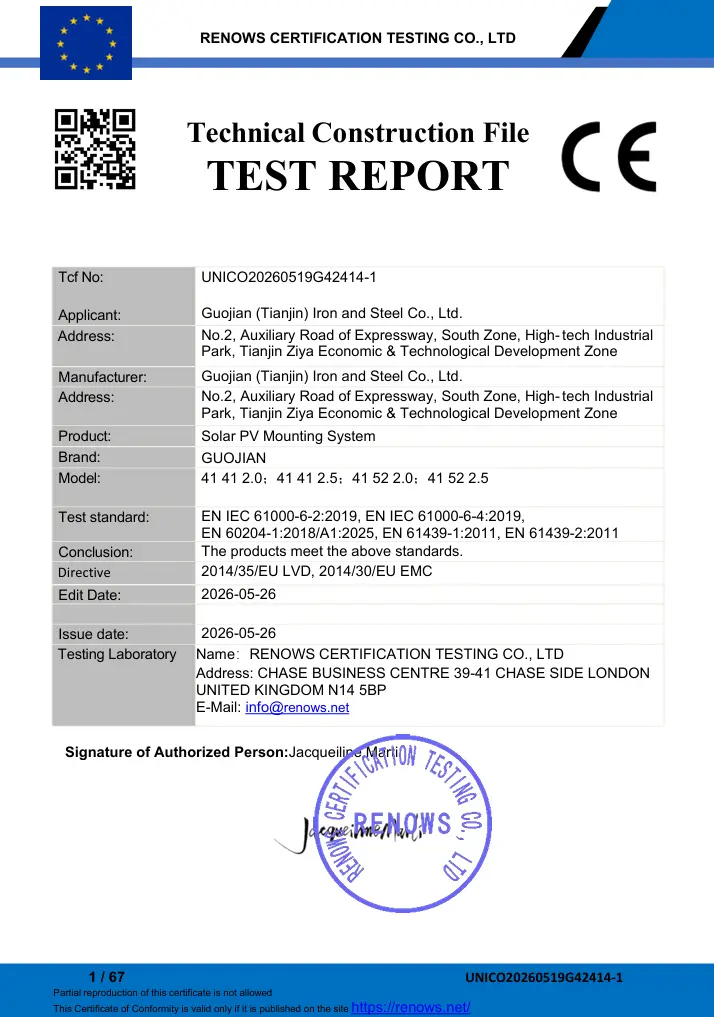

Os produtos atendem aos padrões CE e EN relevantes, fornecendo projetos agrícolas e de telhados C&I. Nossa equipe de comércio exterior é bem versada em licitações de projetos no exterior, testes de terceiros e procedimentos alfandegários/de envio. Podemos fornecer relatórios de testes de terceiros (por exemplo, TUV, SGS) para atender aos requisitos de empreiteiros e importadores EPC estrangeiros para pedidos em grandes quantidades, apoiados por anos de experiência prática na exportação de perfis de aço Zn-Al-Mg.
Fornecemos planos de seleção de produtos personalizados com base em fatores específicos do projeto, como classificações de névoa salina, cargas de vento e neve e condições reais do telhado. Amostras físicas podem ser enviadas para facilitar os testes do cliente sobre as propriedades do material e a resistência à névoa salina.
Para pedidos fora do padrão envolvendo puncionamento ou perfis especiais, a produção só começa após ambas as partes confirmarem os desenhos de processamento. Durante a produção, fornecemos atualizações visuais – incluindo verificação de matéria-prima, formação de perfil e amostragem de produto acabado – para manter os clientes informados sobre o andamento do projeto.
Em caso de danos durante o transporte, os clientes simplesmente apresentam provas fotográficas no local; em seguida, verificamos rapidamente o problema e implementamos soluções, como o fornecimento de peças de reposição.
Oferecemos uma garantia anticorrosão de 25 anos para nossos trilhos guia de zinco-alumínio-magnésio, cobrindo defeitos de material e falhas no processo de revestimento. A garantia exclui danos causados por soldagem ou corte manual, impactos externos, ambientes extremamente corrosivos ou desastres naturais. Os serviços pagos – como fornecimento de peças de reposição e consultoria técnica – permanecem disponíveis após o término do período de garantia. Também realizamos acompanhamentos regulares do desempenho do projeto após a entrega do pedido.

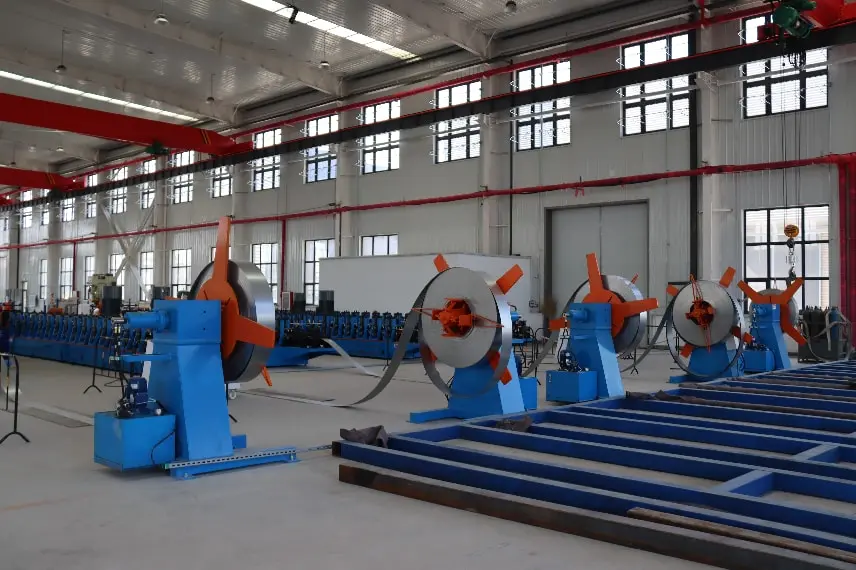

Guojian cuida de todo o processo de produção de trilhos-guia de zinco-alumínio-magnésio - incluindo perfilagem, corte de precisão e puncionamento CNC - internamente; não somos apenas um intermediário comercial. Nossa fábrica possui capacidade anual de 200.000 toneladas, permitindo agendamento rápido para pedidos de grande volume. Mantemos um sistema abrangente de controle de qualidade interno, inspecionando tudo, desde matérias-primas até dimensões de conformação, precisão de puncionamento e aparência do revestimento. Também fabricamos uma gama completa de perfis fotovoltaicos, incluindo trilhos H, trilhos sem nervuras, trilhos com formato personalizado e trilhos de liga de alumínio, permitindo que os clientes obtenham vários tipos de trilhos e acessórios em um único local. Nossa proximidade com o Porto de Tianjin garante excelente logística para embarques nacionais e internacionais.
R: O revestimento Zn-Al-Mg apresenta propriedades de autocura; quando a borda cortada é exposta ao ar úmido, forma-se uma densa película protetora para evitar corrosão. No entanto, ele não pode suportar totalmente a exposição direta e de longo prazo a fortes borrifos de água do mar.
R: Embora os trilhos-guia de zinco-alumínio-magnésio resistam à névoa salina e à umidade, eles não suportam lavagem ou pulverização direta e prolongada com água do mar. Para projetos em zonas de maré, recomendamos a utilização de um revestimento mais espesso e o aumento da frequência das inspeções.
R: Em condições normais, a pintura é desnecessária, pois a borda cortada possui capacidade de autocura; entretanto, para projetos especiais envolvendo zonas de marés ou ambientes altamente corrosivos, pode-se aplicar tinta anticorrosiva para proteção extra.
R: A especificação do revestimento deve corresponder às condições de operação do projeto; um revestimento mais espesso não é necessariamente melhor. Em ambientes interiores padrão, um revestimento excessivamente espesso leva a custos de aquisição desnecessários; fornecemos recomendações para especificações de revestimento apropriadas com base no ambiente específico do projeto.
R: Os revestimentos de zinco-alumínio-magnésio de alta qualidade oferecem excelente resistência a altas temperaturas, tornando-os adequados para ambientes desérticos quentes, ventosos e arenosos. Para projetos expostos a ventos fortes e areia soprada, recomendamos aumentar a espessura do revestimento para mitigar o desgaste abrasivo.
R: A perfuração CNC danifica o revestimento localmente; no entanto, uma película de passivação autocurativa se forma nas bordas cortadas, garantindo que a resistência geral à corrosão permaneça intacta. Este é um resultado normal do processo de fabricação.
